Opis oferty

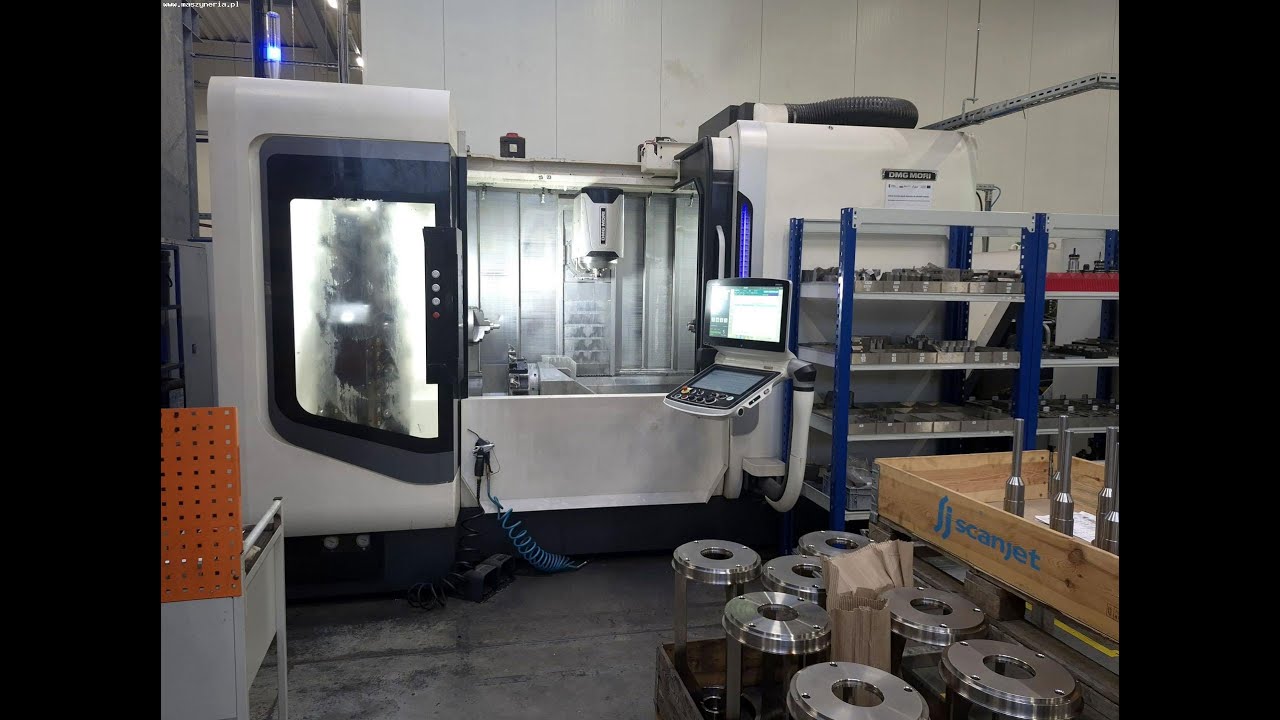

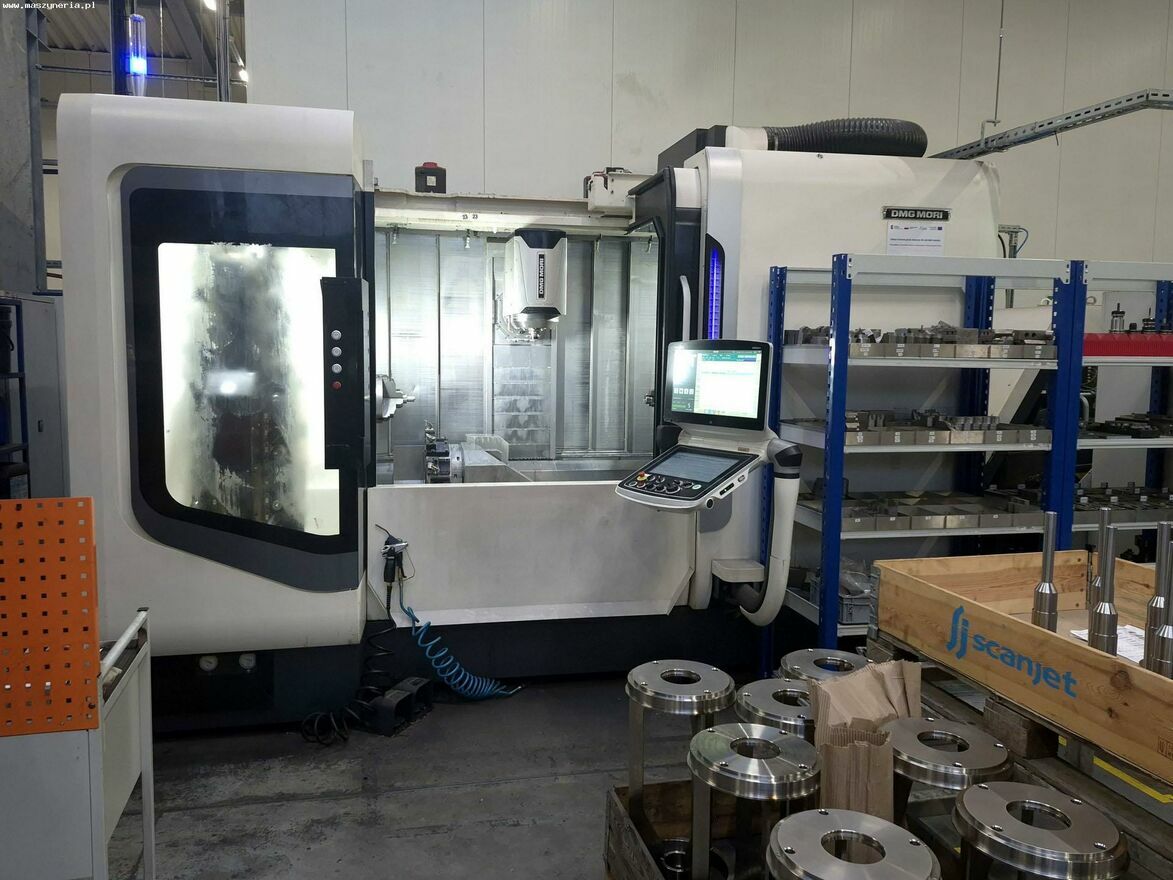

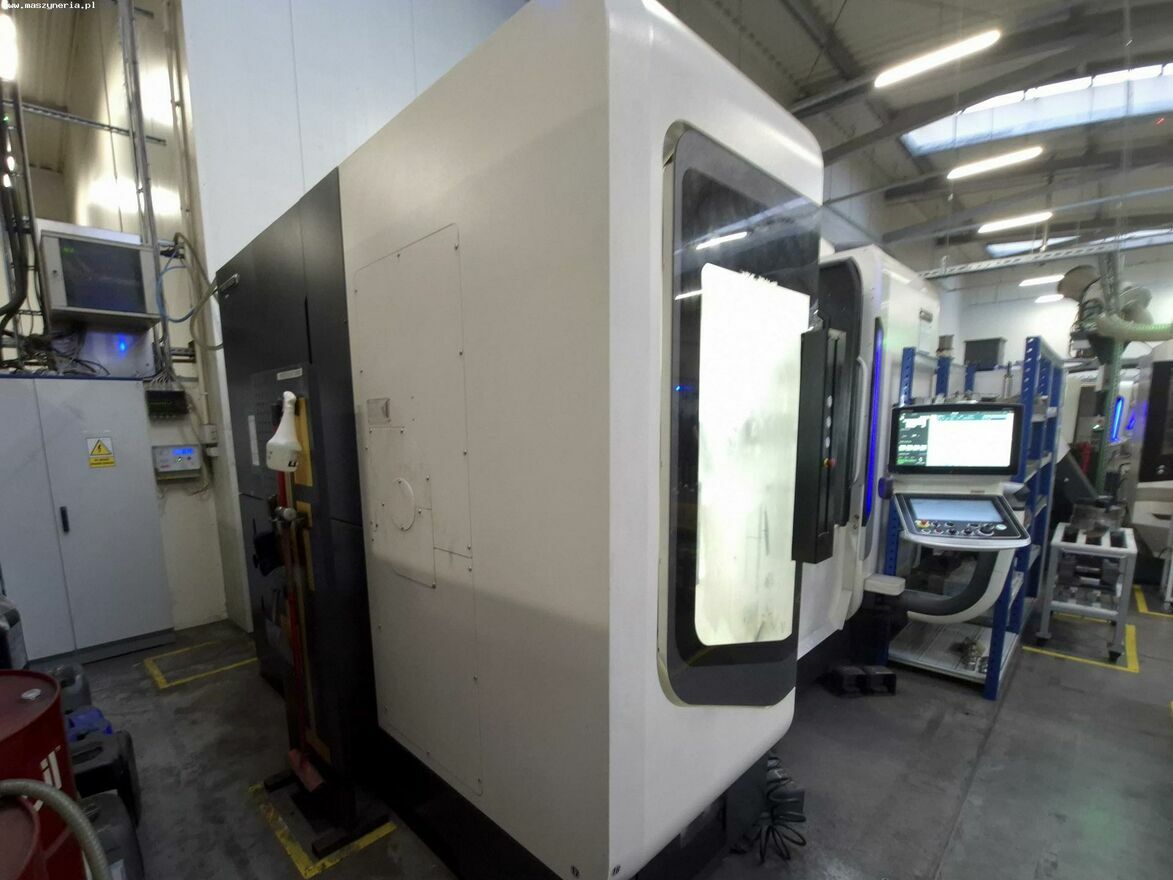

Centrum tokarsko-frezarskie CNC DMG MORI NTX 2000/1500 SZM wyprodukowane zostało w 2018 roku w Japonii przez DMG MORI CO., LTD.

Ta niezwykle wszechstronna maszyna umożliwia przeprowadzenie jednoczesnego toczenia i frezowania detali w jednym cyklu roboczym.

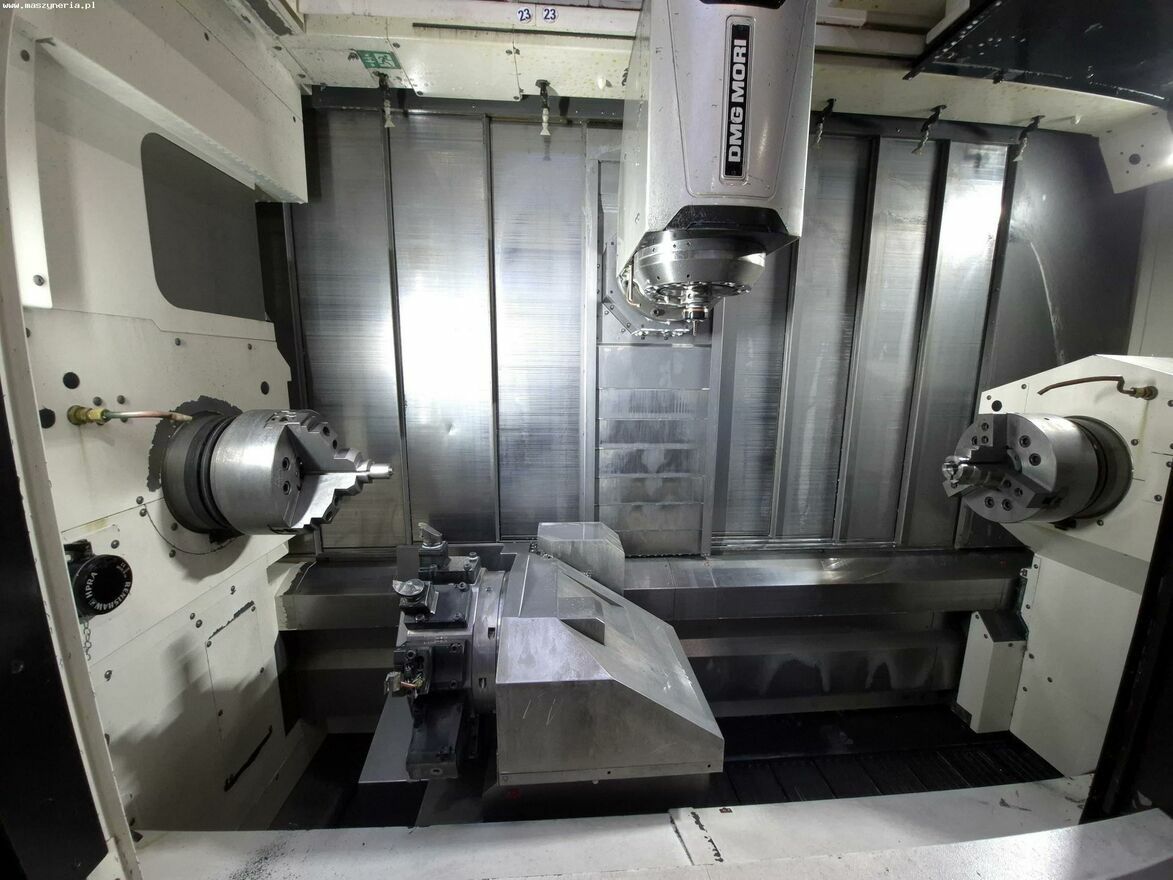

Wszystkie procesy obróbcze realizowane są wewnątrz dużej przestrzeni roboczej, wyposażonej w komponenty o najlepszych parametrach technicznych. Wśród nich znajdują się m.in. dwa wrzeciona, 10-pozycyjna głowica rewolwerowa oraz niezwykle sztywny korpus, zaprojektowany przy użyciu metody elementów skończonych (FEM- Finite Element Method).

Dane techniczne tokarko frezarki :
Dane ogólne
- posuw w osi X1/Y/Z1 : 495/± 125/1560 mm
- posuw w osi X2/Z2 : 160/1402 mm
- zakres obrotu osi B : ± 120°
- posuw przyśpieszony w osi X1,Y,Z1 : 40 m/min
- posuw przyśpieszony w osi X2/Z2/A : 30/38/30 m/min
- posuw przyśpieszony w osi B/C : 100/250 obr/min
- przelot nad suportem krzyżowym : 660 mm
- przelot nad suportem krzyżowym (głowica rewolwerowa) : 300 mm
- maksymalna średnica toczenia (wrzeciono narzędziowe) : 660 mm
- maksymalna średnica toczenia (głowica rewolwerowa) : 274 mm
- maksymalna średnica pręta : 65 mm
- maksymalna długość toczenia : 1540 mm
- maksymalna odległość między końcówką wrzeciona i konikiem lub między końcówkami wrzecion : 1760 mm
- zapotrzebowanie na sprężone powietrze : 650 l/min
- moc silnika pompy chłodziwa : 1,1 kW
- pojemność zbiornika na chłodziwo : 675 l
- pojemność zbiornika chłodnicy oleju wrzeciona : 20 l
- pojemność zbiornika na olej hydrauliczny : 20 l
- pojemność zbiornika chłodnicy chłodziwa : 192 l
- zapotrzebowanie przestrzenne (dł. x szer.) : 4110 x 2992 mm
- waga maszyny DMG MORI NTX 2000/1500 SZM : 16000 kg

Wrzeciono główne :
- maksymalna prędkość obrotowa : 5000 obr/min
- przelot : 73 mm
- końcówka wrzeciona : JIS A2-6
- wewnętrzna średnica łożyska : 120 mm
- minimalny kąt indeksowania : 0,0001°
- moc napędu (30 min/moc ciągła) : 22/18,5 kW
- moment obrotowy (15% ED/ 30 min/ moc ciągła) : 230/178/159 Nm

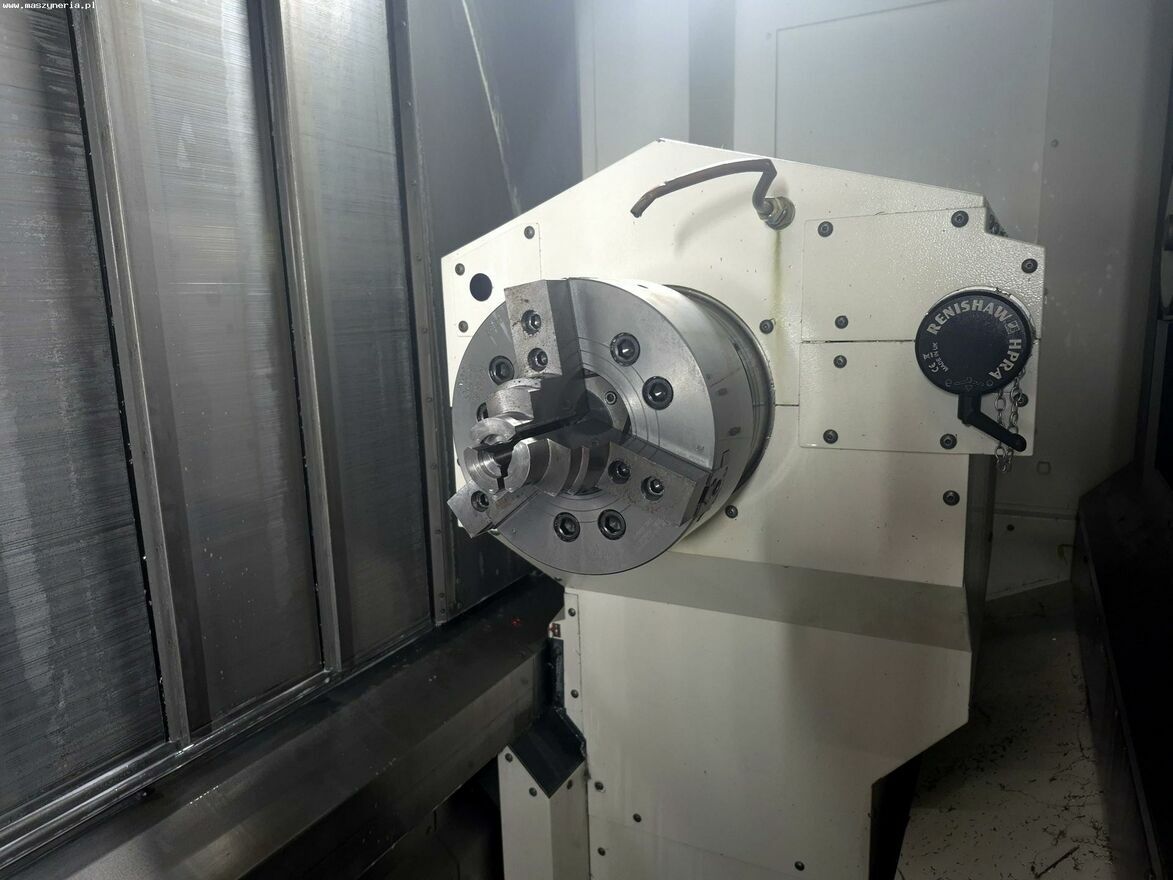

Wrzeciono przechwytujące :
- maksymalna prędkość obrotowa : 5000 obr/min
- przelot : 73 mm
- końcówka wrzeciona : JIS A2-6
- wewnętrzna średnica łożyska : 120 mm
- minimalny kąt indeksowania : 0,0001°
- moc napędu (30 min/moc ciągła) : 22/18,5 kW
- moment obrotowy (15% ED/ 30 min/ moc ciągła) : 230/178/159 Nm

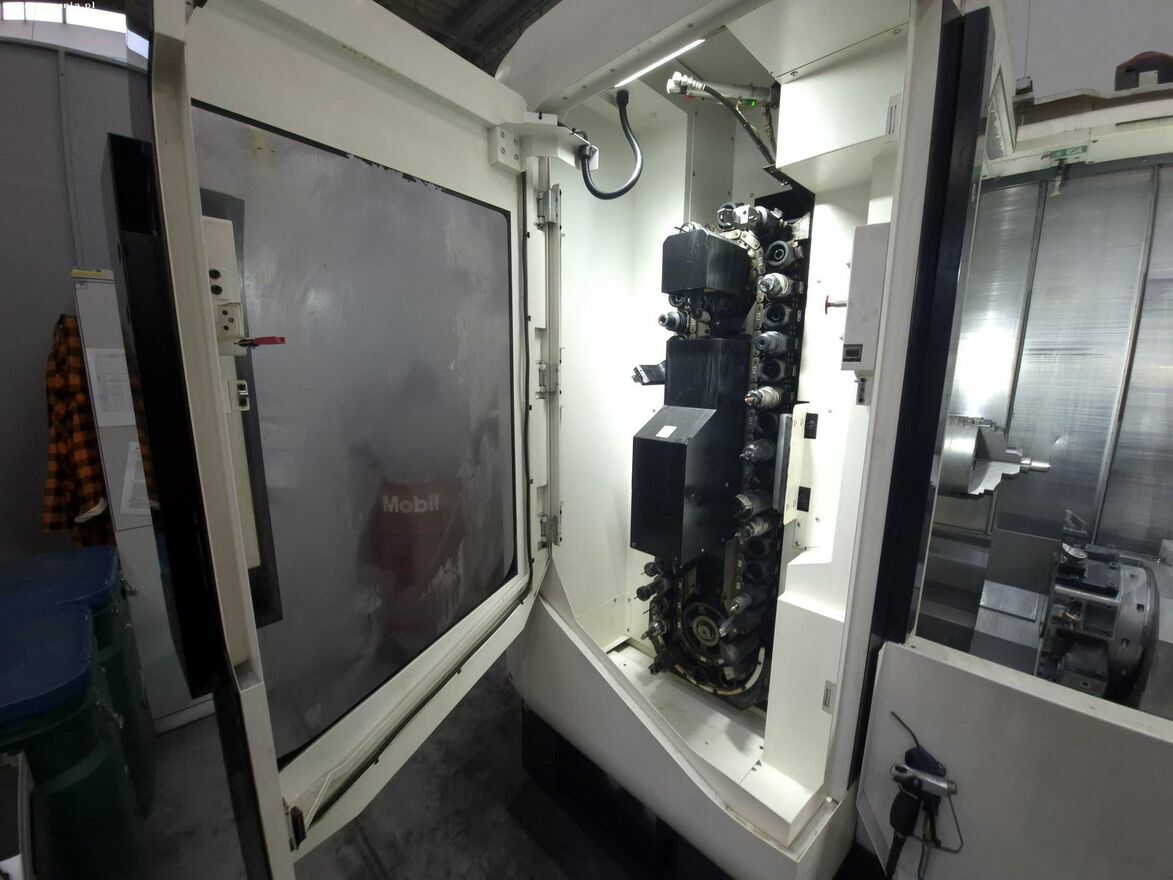

Łańcuchowy magazyn narzędzi :
- liczba pozycji : 38
- maksymalna średnica narzędzia (sąsiednie pozycje zajęte/ sąsiednie pozycje puste) : 70/125 mm
- maksymalna długość narzędzia : 300 mm
- maksymalna waga narzędzia : 8 kg
- uchwyt narzędziowy : Capto C6
- dokładność indeksowania osi B : 0,0001°
- maksymalna prędkość obrotowa wrzeciona narzędziowego : 12000 obr/min
- wewnętrzna średnica łożyska wrzeciona narzędziowego : 70 mm
- moc napędu wrzeciona narzędziowego (10 min/moc ciągła) : 18,5/11 kW
- moment obrotowy wrzeciona narzędziowego (10% ED/ moc ciągła) : 120/44 Nm
- kąt indeksowania sprzęgła wrzeciona narzędziowego : 7,5°

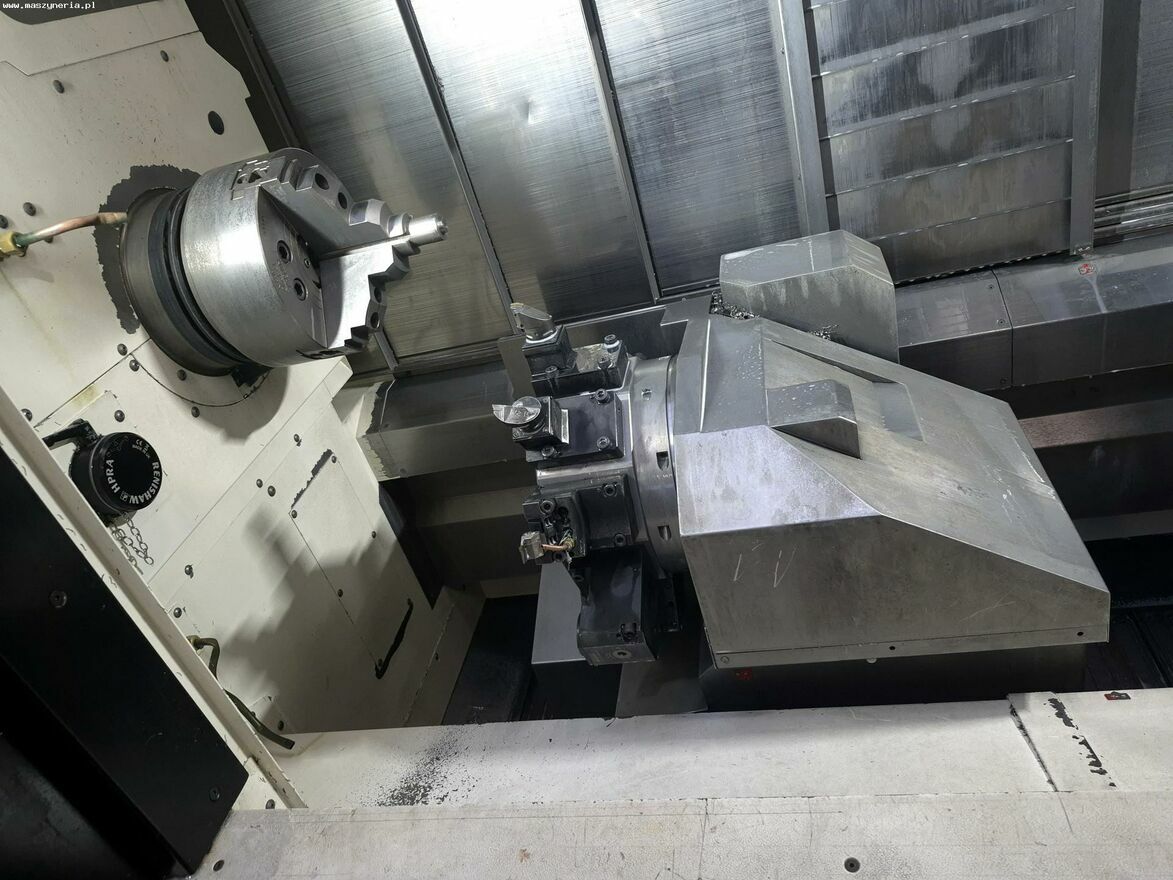

Głowica rewolwerowa :
- liczba pozycji : 10
- wysokość trzonu kwadratowego narzędzia : 20 mm
- maksymalna średnica trzpienia wytaczadła : 32 mm
- maksymalna prędkość narzędzi obrotowych : 6000 obr/min
- moc napędu narzędzi obrotowych (15% ED/ moc ciągła) : 1,5/1,2 kW
- moment obrotowy narzędzi obrotowych (15% ED/ moc ciągła) : 4,8/2,3 Nm

Wyposażenie centrum obróbczego :
- sterowanie CNC : FANUC F31iB5

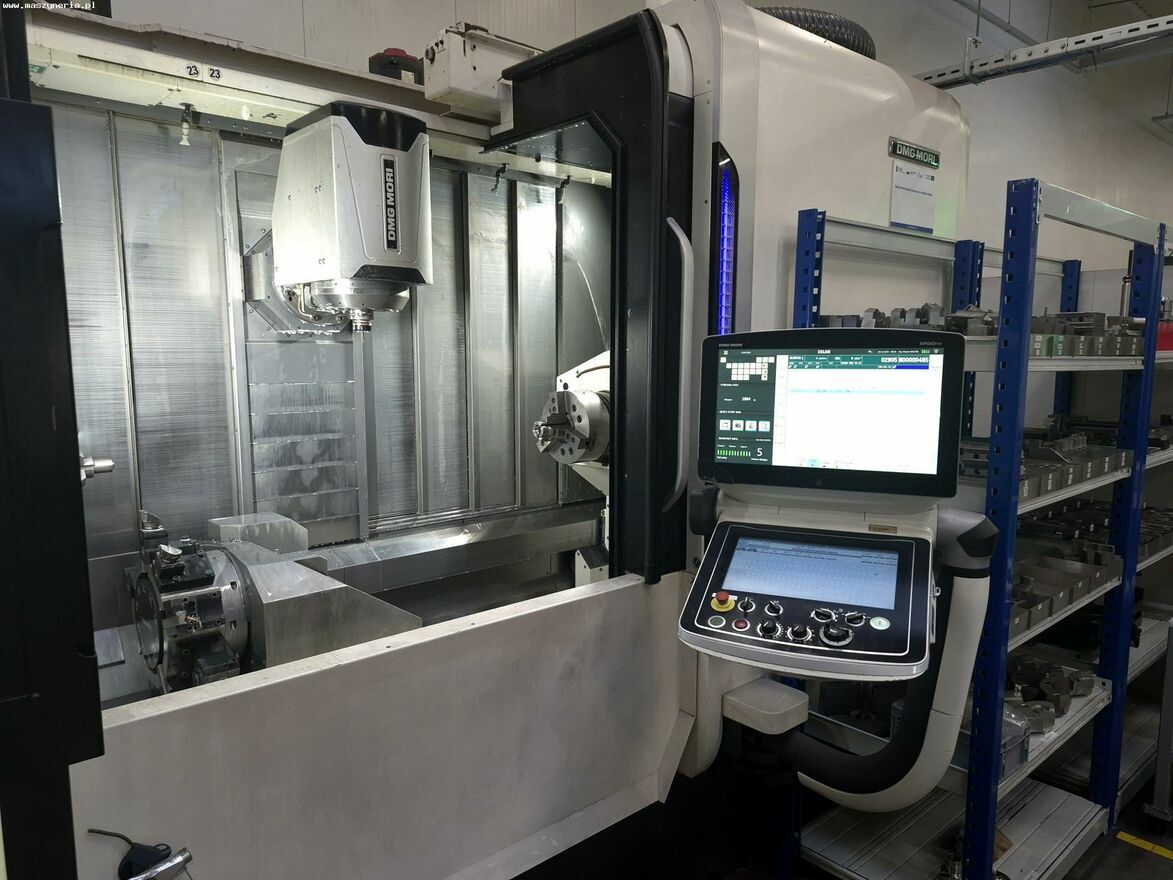

- dotykowy panel sterowania ERGOline Touch z ujednoliconym interfejsem użytkownika CELOS

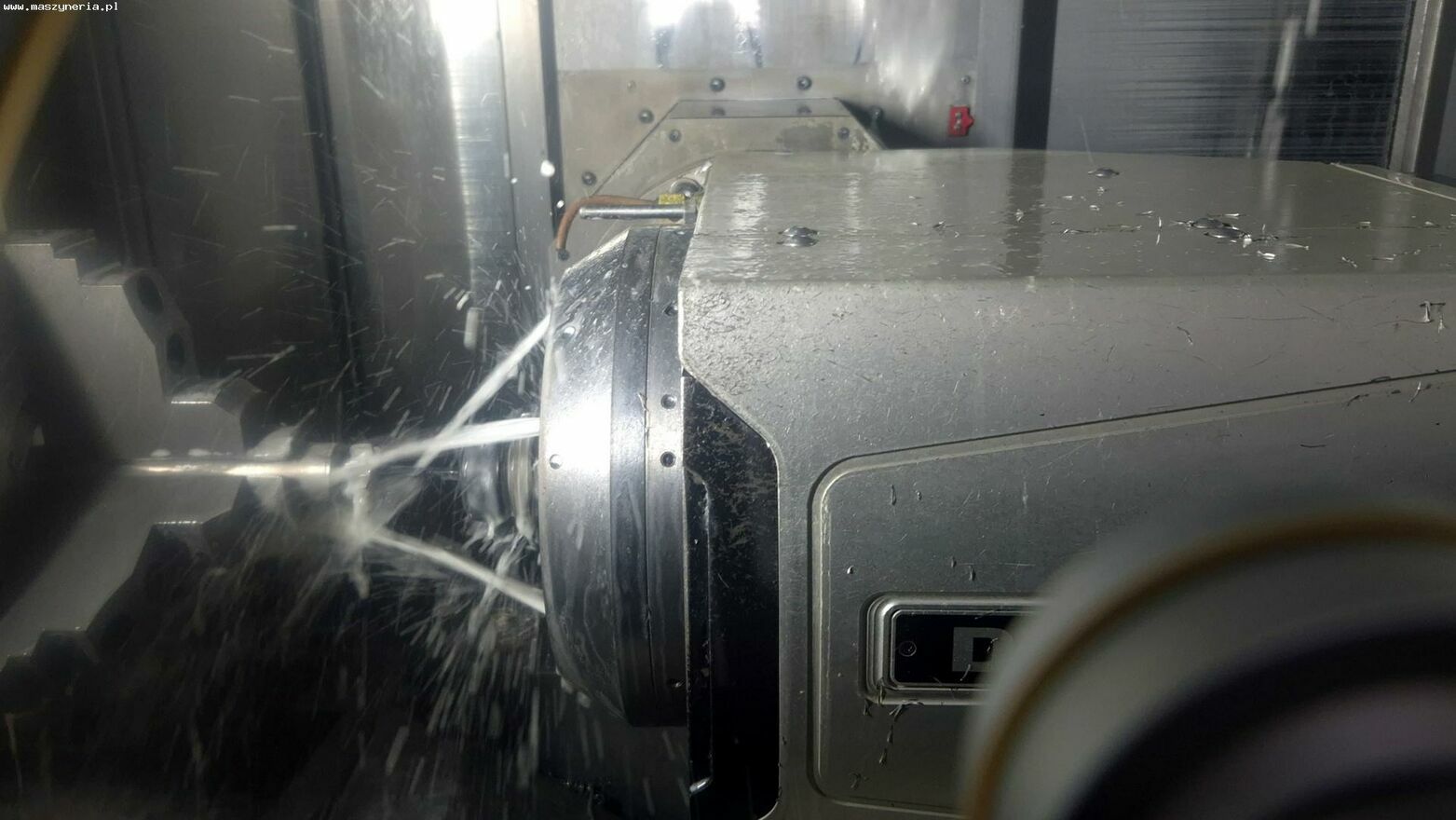

- chłodzenie przez wrzeciono (wrzeciono narzędziowe)
- automatyka wyłączająca
- oświetlenie przestrzeni roboczej
- sterowanie nożne
- system przedmuchu wrzeciona sprężonym powietrzem

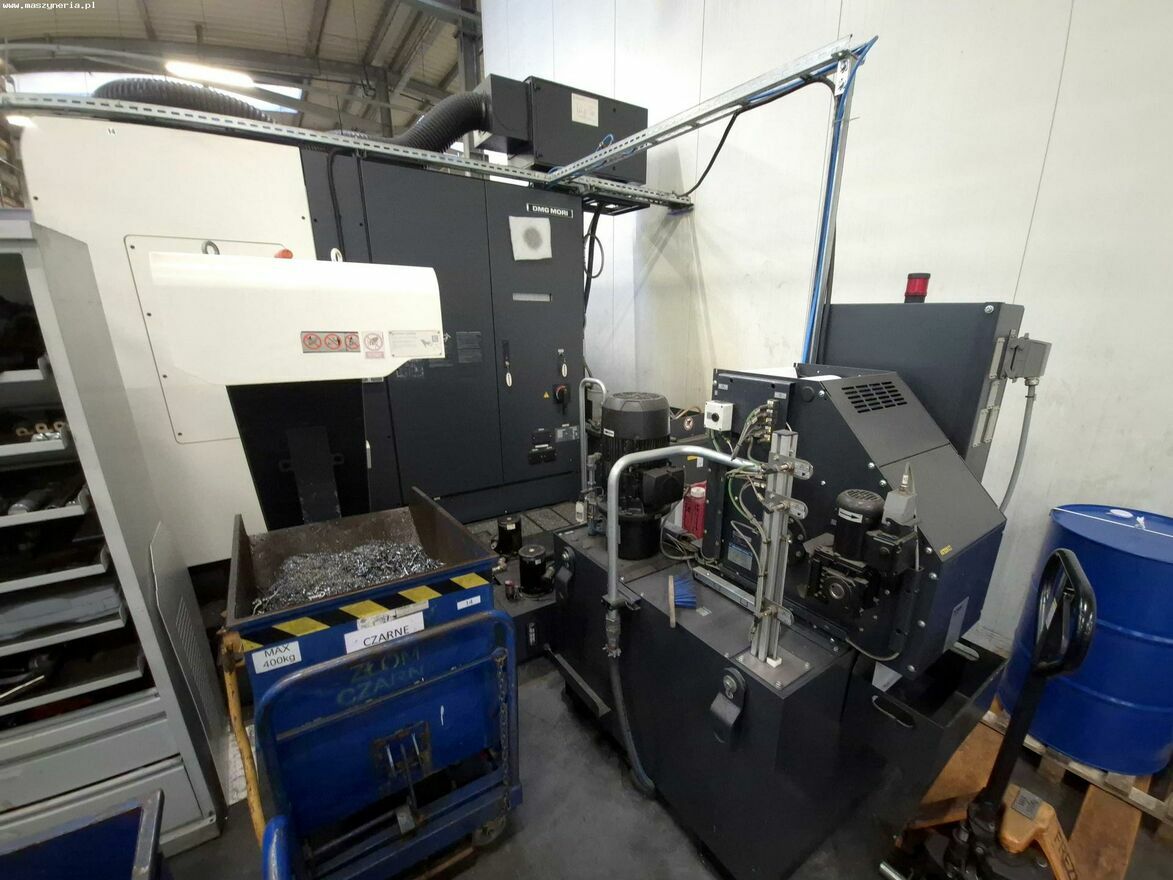

- system filtrów : KNOLL/ INTERLIT
- separator mgły olejowej 200 mm
- transporter wiórów
- port USB
