Opis oferty

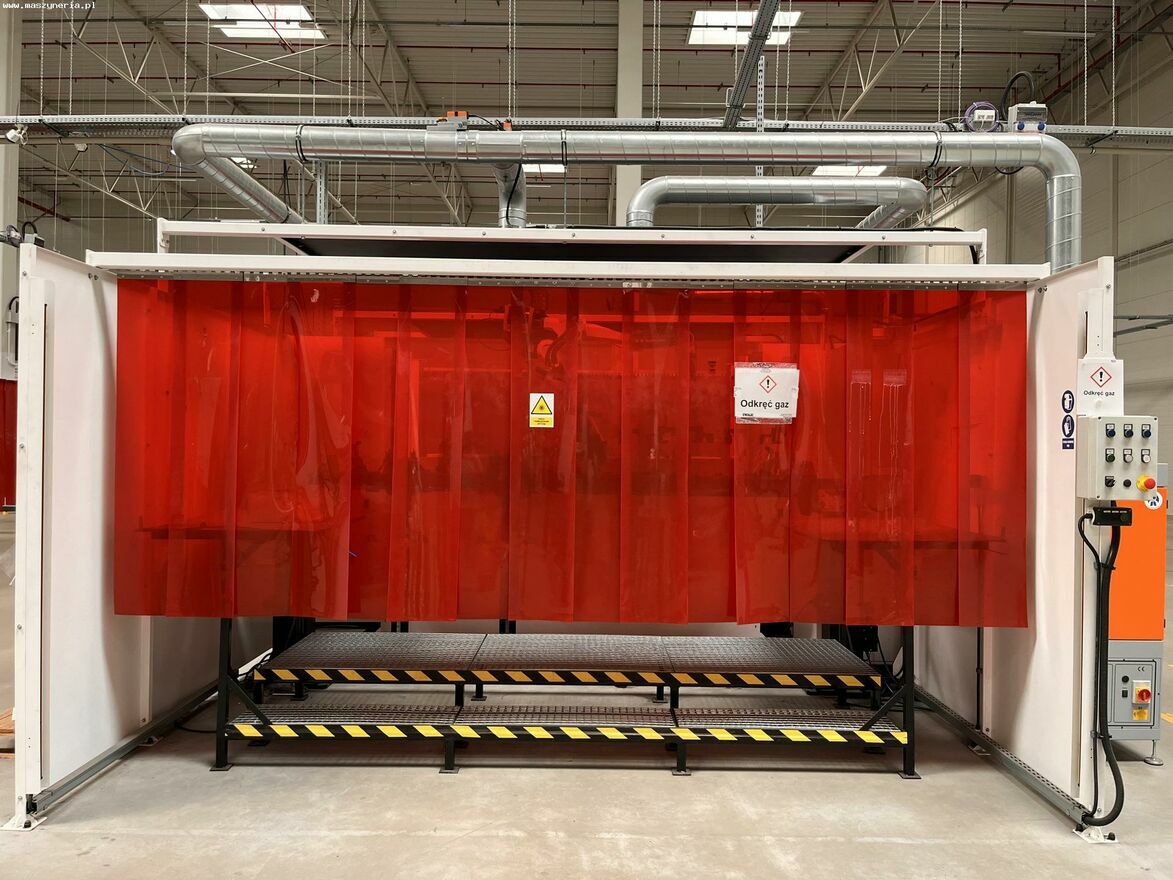

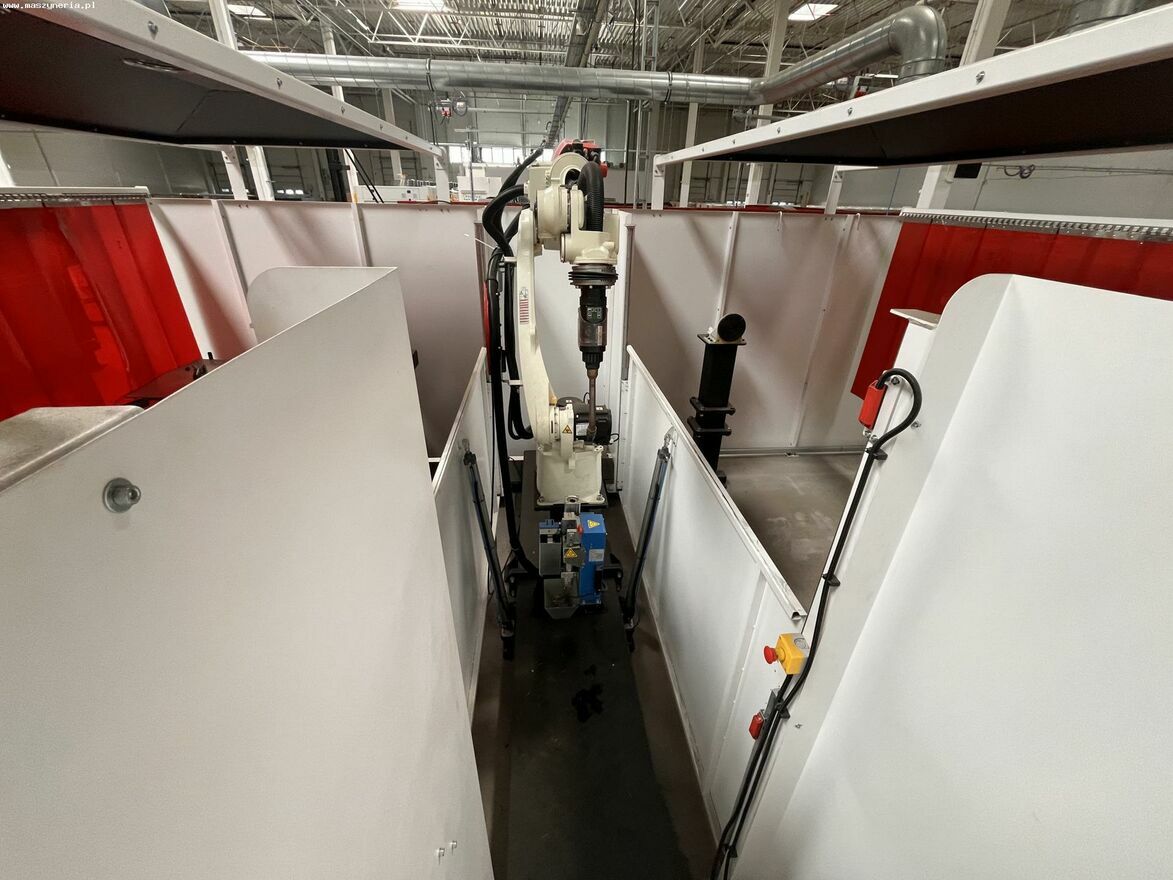

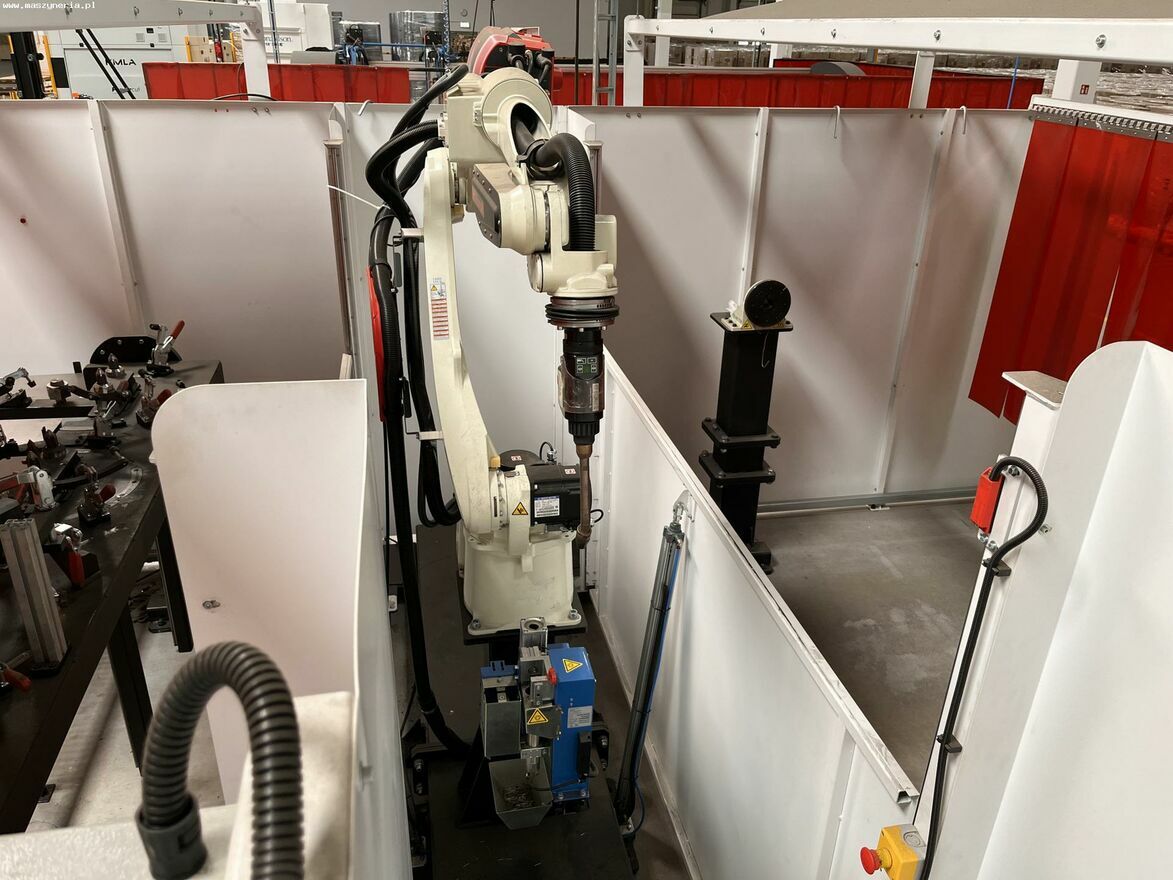

Zrobotyzowana cela spawalnicza KAWASAKI BA006L-A wyprodukowana została w 2022 roku.

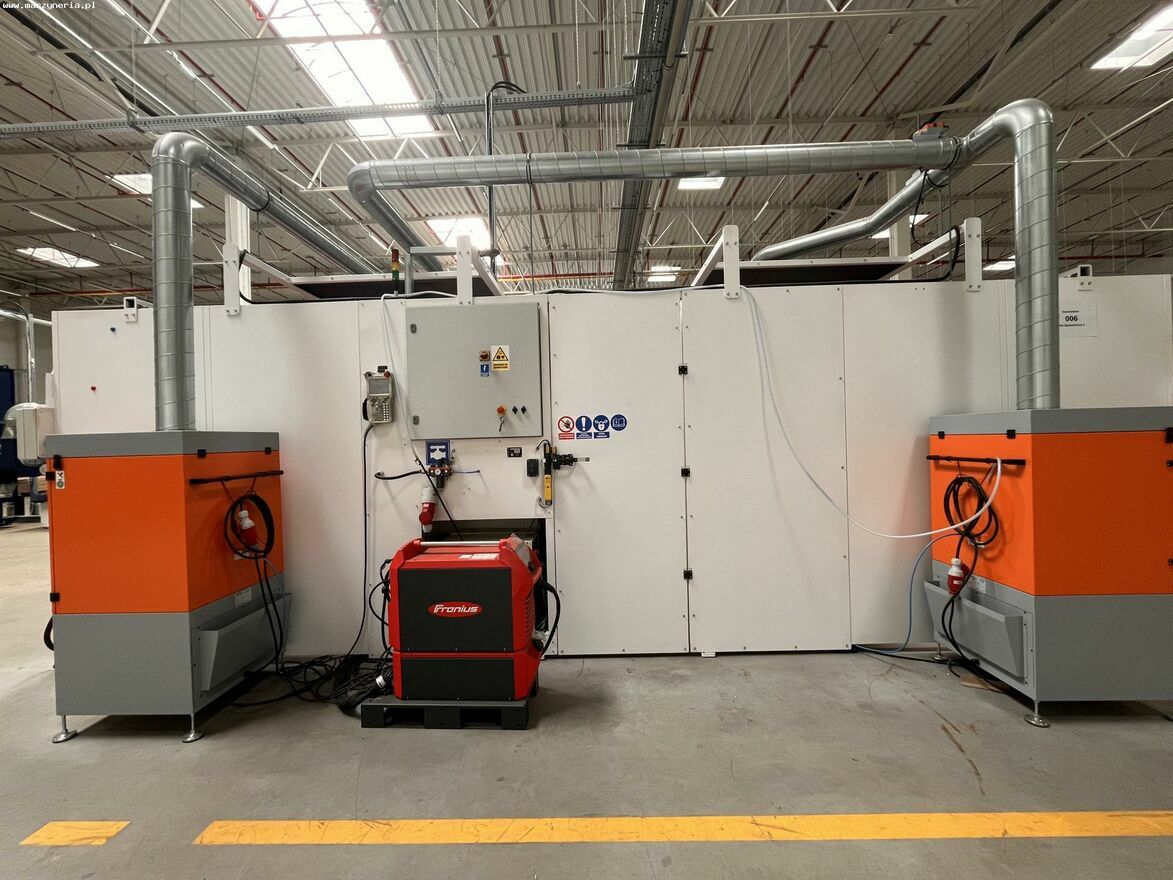

Zrobotyzowane stanowisko spawalnicze jest w pełni kompletne i składa się z następujących komponentów:
- ramię robota : KAWASAKI 3BA006L-AC01
- spawarka MIG/MAG : FRONIUS TPS 400i
- pozycjoner spawalniczy : ASTOR PST250E-H1 (2 szt.)

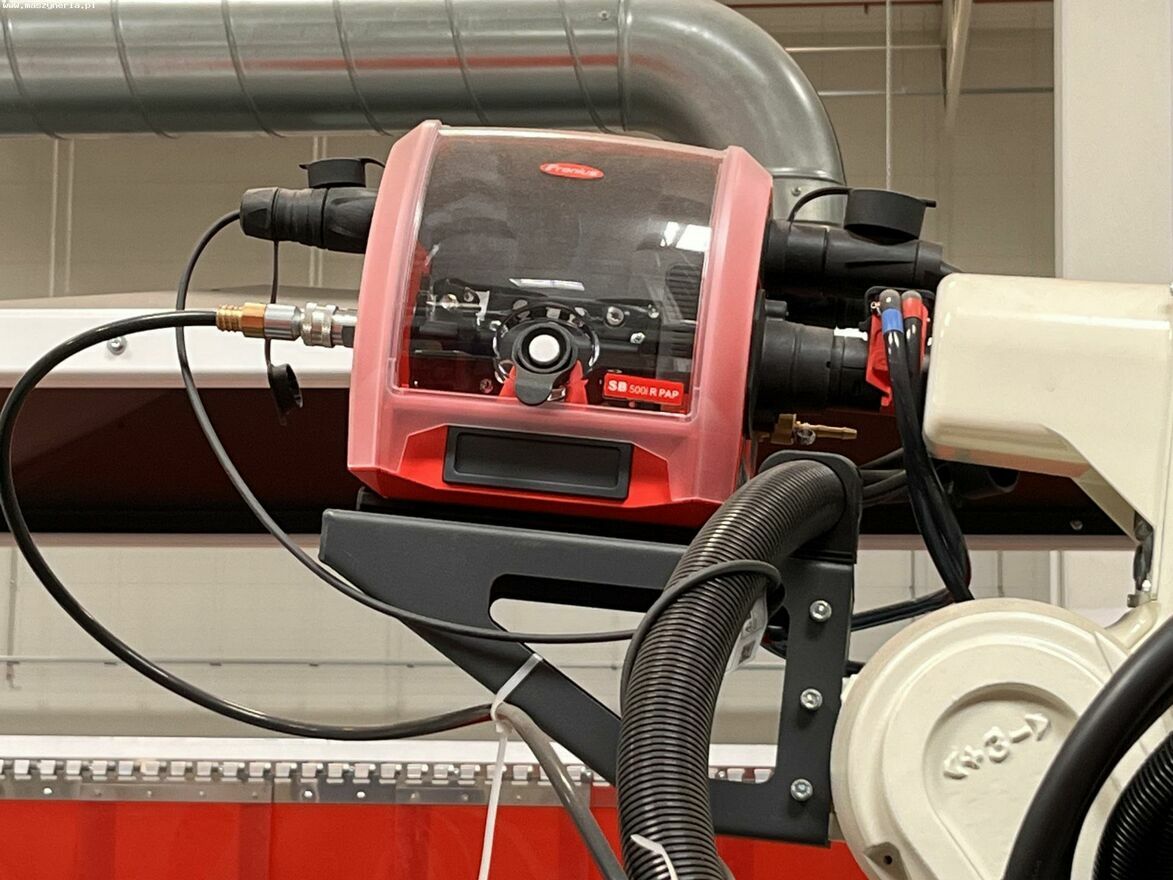

- podajnik drutu spawalniczego
- chłodnica : FRONIUS CU
- odciąg dymów spawalniczych : KEMPER FilterCell XL (2 szt.)
- osłony stałe z wyłącznikiem bezpieczeństwa

Dane techniczne poszczególnych części stacji spawalniczej :

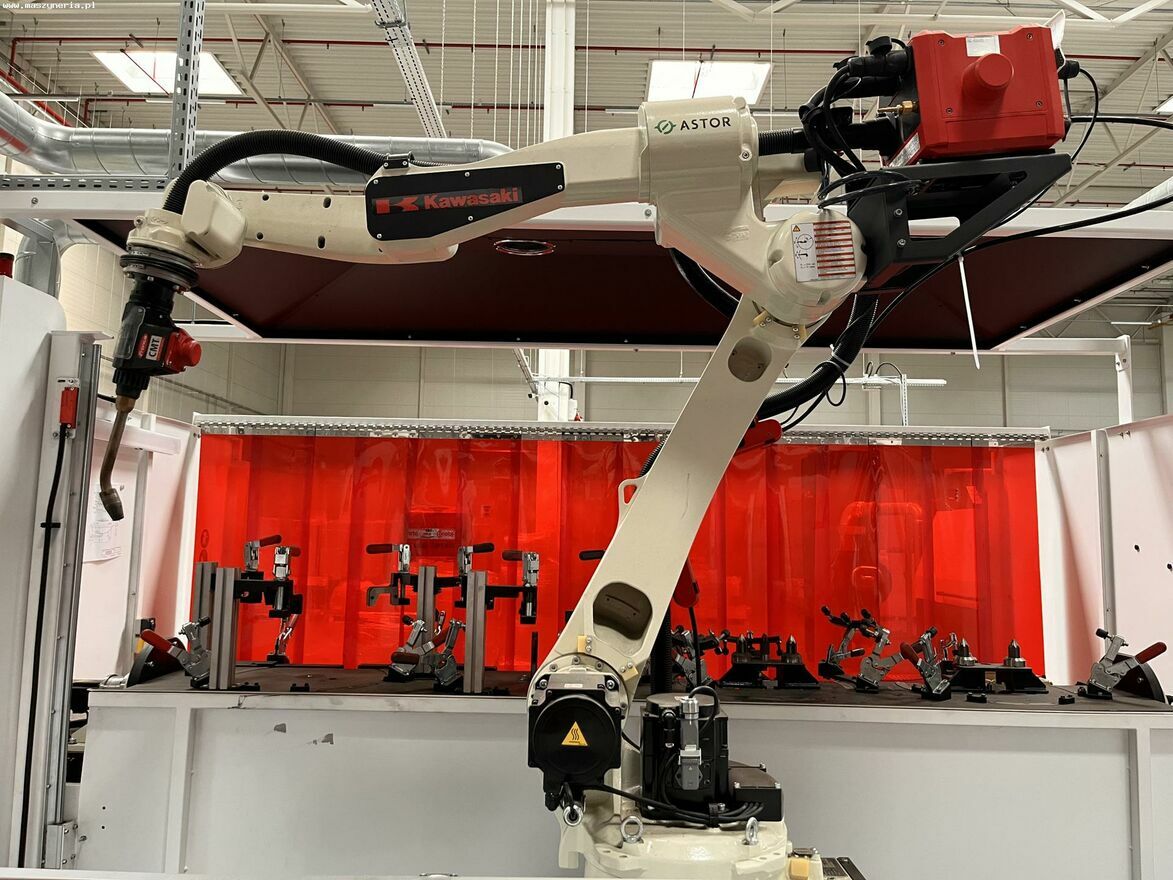

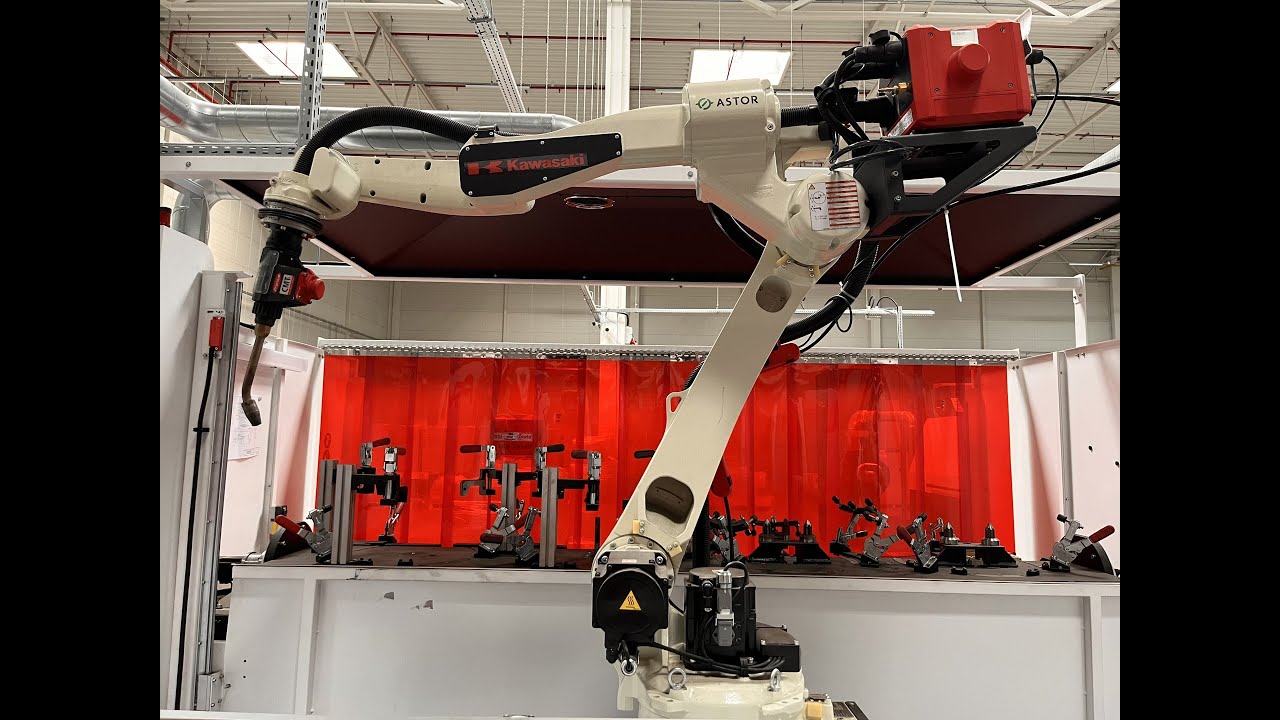

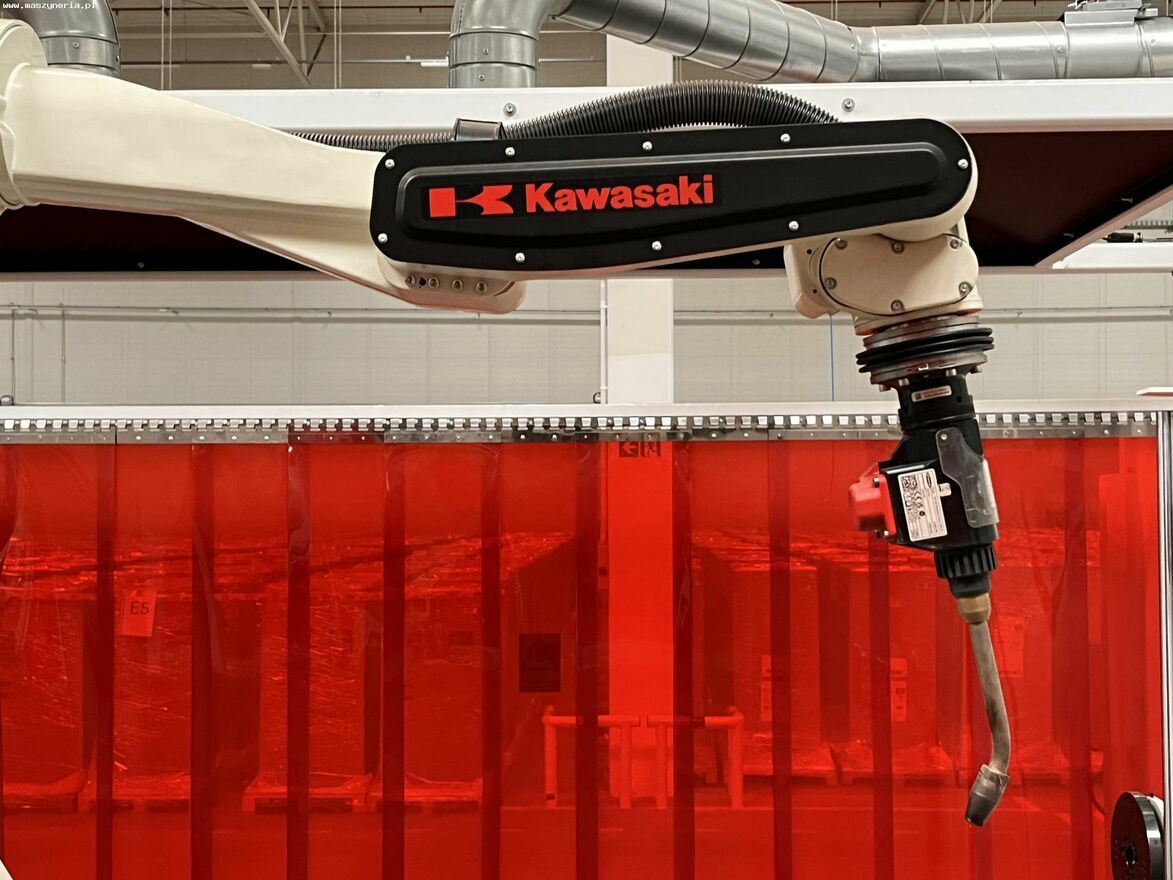

Robot spawalniczy
- liczba osi : 6
- maksymalny udźwig : 6 kg
- maksymalny zasięg ramienia : 2036 mm
- zakres ruchów osi robota
oś JT1 : ±165°
oś JT2 : +150° / -90°
oś JT3 : +90° / -175°
oś JT4 : ±180°
oś JT5 : ±135°
oś JT6 : ±360°
- prędkość ruchów osi robota
oś JT1 : 210°/s
oś JT2 : 210°/s
oś JT3 : 220°/s
oś JT4 : 430°/s
oś JT5 : 430°/s
oś JT6 : 650°/s
- powtarzalność pozycjonowania : ±0,08 mm
- montaż : podłoga, sufit
- temperatura otoczenia : 0-45°C
- wilgotność względna : 35-85%
- waga : 160 kg

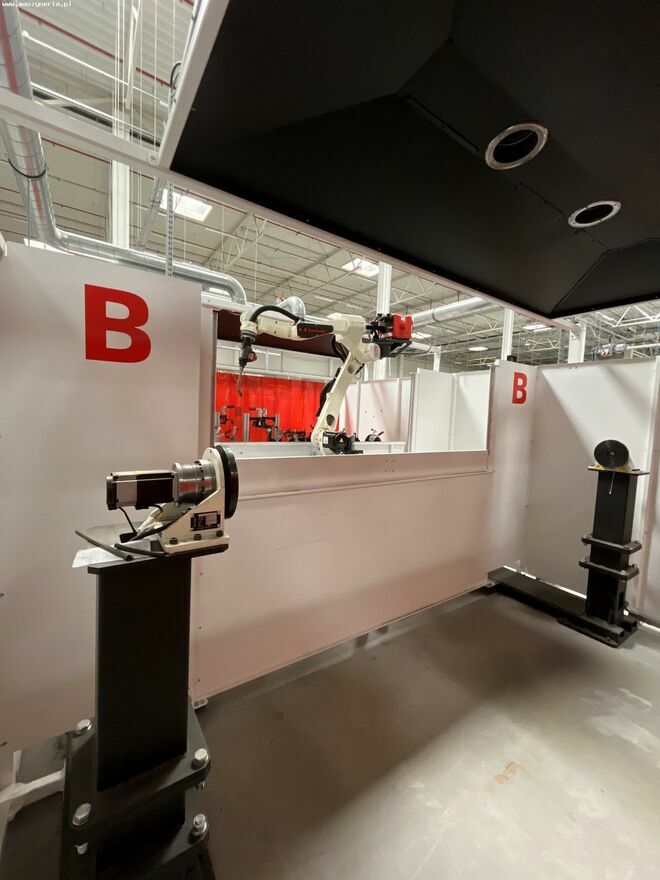

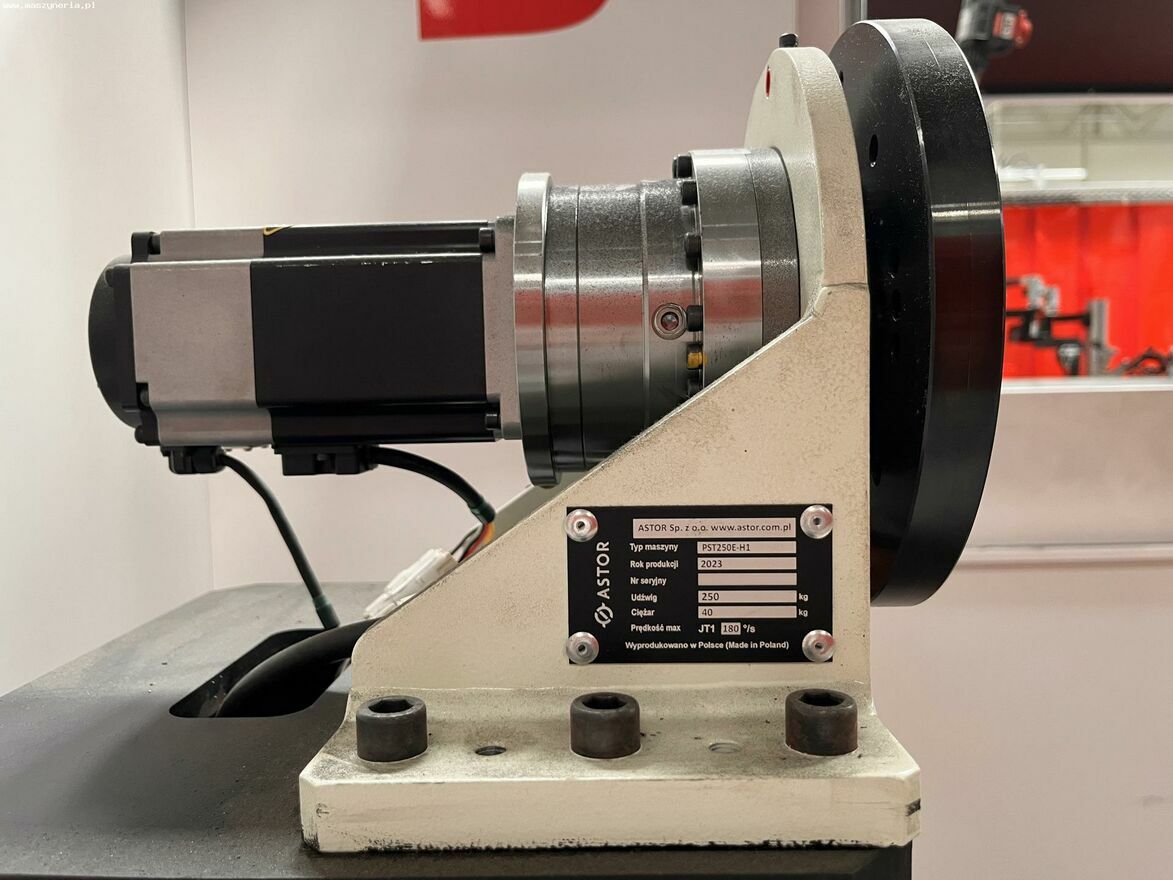

Obrotnik spawalniczy
- maksymalny udźwig : 250 kg
- liczba osi : 1
- zakres ruchu osi : ± 360°
- maksymalna prędkość obrotu osi : 180°/s
- wysokość osi : 131 mm
- maksymalna odległość od środka ciężkości do osi : 105 mm
- powtarzalność pozycjonowania : ± 0,05 mm
- maksymalny moment gnący łożyska : 784 Nm
- maksymalny moment obrotowy : 612 Nm
- nominalny moment obrotowy : 245 Nm
- maksymalny moment bezwładności : 41 kgm2
- temperatura otoczenia : 0-40°C
- waga : 40 kg

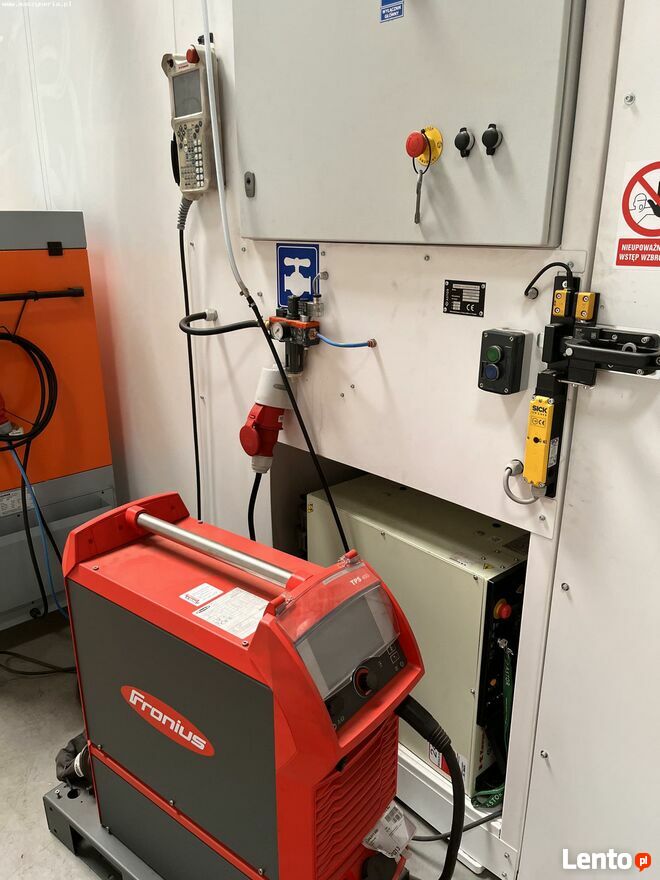

Spawarka MIG/MAG
- napięcie sieciowe : 3x 400 V
- częstotliwość sieci : 50-60 Hz
- maksymalny prąd spawania maksymalny : 400 A
- minimalny prąd spawania : 3 A
- prąd spawania przy 40°C (40%/60%/100%) : 400/360/320 A
- napięcie biegu jałowego : 75 V
- napięcie robocze MIG/MAG : 14,2-34 V
- wyświetlacz dotykowy z personalizowanym menu w ponad 30 językach
- chłodzenie wodą
- stopień ochrony : IP23
- wymiary (dł. x szer. x wys.) : 706 x 300 x 510 mm

Urządzenie odciągowe
- wydajność : 1000 m3/h
- maksymalne ciśnienie sprężonego powietrza : 6 bar
- minimalne ciśnienie sprężonego powietrza : 5 bar
- zasilanie : 3x 400 V; 50 Hz
- waga : 135 kg
