Opis oferty

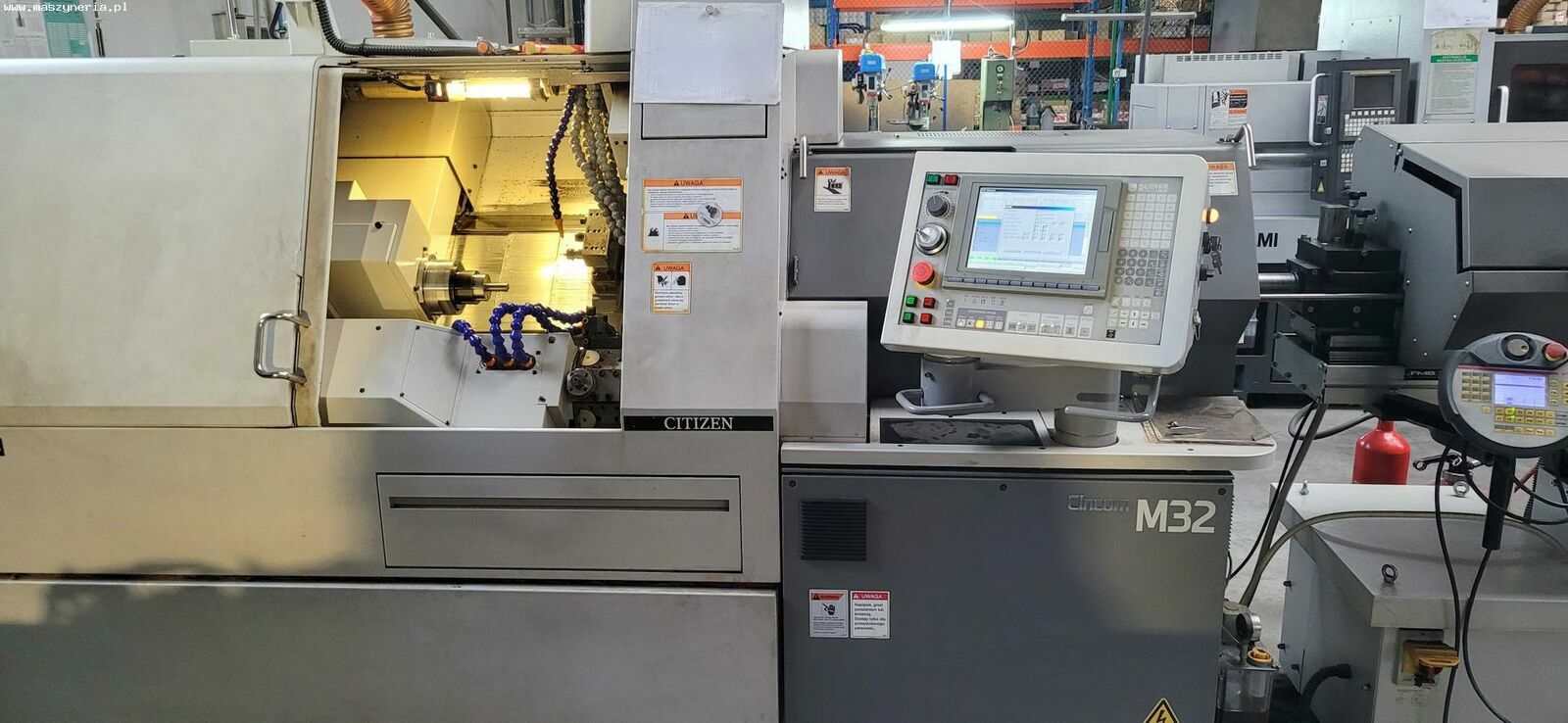

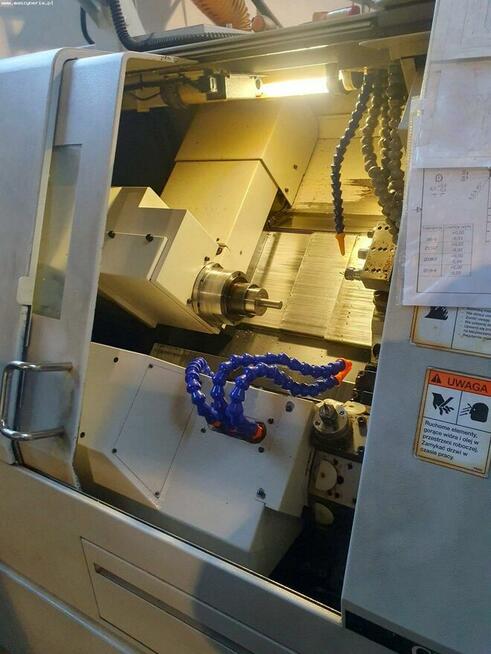

Automat tokarski CNC CITIZEN CINCOM M32 zbudowany został w 2011 roku w Japonii.

Specyfikacja techniczna tokarki CNC :
Dane ogólne
- liczba osi : 7 (X1,X2,X3,Y1,Z1,Z2,Z3)
- liczba wrzecion : 2
- posuwy w osi X1/X2/X3 : 108/135/238 mm
- posuwy w osi Y1 : 275 mm
- posuwy w osi Z1/Z2/Z3 : 325/202/410 mm
- posuwy przyśpieszone w osi X1,Y1,Z1 : 20 m/min
- posuwy przyśpieszone w osi: X2/Z2 : 15,5/20 m/min
- posuwy przyśpieszone w osi X3,Z3 : 20 m/min
- najmniejszy skok wejścia w osi : 0,001 mm
- długość pręta : 2500 mm
- wysokość środka : 1100 mm
- maksymalna liczba narzędzi : 22 + α, w tym:
liczba narzędzi w stacji narzędziowej nr 1 : 5
liczba narzędzi obrotowych w stacji narzędziowej nr 1 : 4
liczba narzędzi w stacji narzędziowej nr 2 : 10 + α
liczba narzędzi w tylnej stacji narzędziowej : 3
- maksymalne wymiary narzędzi:
stanowisko narzędziowe nr 1 : 16 x 16 x 130 mm
stanowisko narzędziowe nr 2 : 16 x 16 x 90 mm
stanowisko narzędziowe nr 2 (tuleja) : ⌀ 25,4 mm
tylne stanowisko narzędziowe (tuleja) : ⌀ 25,4 mm
- maksymalna średnica narzędzia zamontowanego w uchwycie obrotowym stanowiska narzędziowego nr 1 (wiertło i frez trzpieniowy) : 10 mm
- maksymalna średnica narzędzi w uchwycie obrotowym stanowiska narzędziowego nr 2
wiertło i frez trzpieniowy : 10 mm
frez do cięcia wzdłużnego : 60 x 15,875 mm; 63 x 16 mm
frez boczny : 60 x 25,4 mm; 63 x 22 mm
frez obwiedniowy : 32 x 10 mm
frez wielokątny : 80 x 15,875 mm
- maksymalna prędkość narzędzi obrotowych : 5000 obr/min
- moc silnika wrzeciona głównego (15 min/ praca ciągła) : 7,5/3,7 kW
- moc silnika napędu tulei prowadzącej (10 min/ praca ciągła) : 1,5/0,75 kW
- moc silnika wrzeciona tylnego (15 min/ praca ciągła) : 3,7/1,5 kW
- moc serwomotoru stanowiska narzędziowego nr 1 : 1 kW
- moc wrzeciona stanowiska narzędziowego nr 2 (10 min/ praca ciągła) : 1,5/0,75 kW
- moc serwomotoru tylnego stanowiska narzędziowego : 0,75 kW
- pojemność zbiornika na chłodziwo : 140 l
- poziom hałasu : 77 dB(A)
- zasilanie : 3x 200 V; 50/60 Hz
- zapotrzebowanie przestrzenne (dł. x szer. x wys.) : 2805 x 1240 x 1790 mm
- waga maszyny : 3050 kg

Wrzeciono główne
- maksymalna średnica toczenia : 32 mm
- maksymalna długość toczenia : 320 mm
- maksymalna średnica wiercenia (obróbka czołowa) : 12 mm
- maksymalna średnica gwintowania (obróbka czołowa) : M8 (gwintownik), M6 (matryca)
- maksymalna prędkość obrotowa wrzeciona głównego : 8000 obr/min
- minimalna prędkość obrotowa wrzeciona głównego : 200 obr/min
- zmiana prędkości wrzeciona głównego : bezstopniowa, S + 4-cyfrowa wartość numeryczna
- średnica otworu przelotowego wrzeciona : 36 mm
- indeksacja osi C wrzeciona głównego : 0,001°
- indeksacja wrzeciona głównego : 1°

Wrzeciono tylne
- maksymalna średnica wiercenia (obróbka od tyłu) : 10 mm
- maksymalna średnica gwintowania (obróbka od tyłu) : M8
- maksymalna średnica uchwytu wrzeciona tylnego : 32 mm
- maksymalna długość wystawania detalu z tylnego wrzeciona : 65 mm
- maksymalna długość detalu podczas odbioru przedniej strony z wrzeciona tylnego : 145 mm
- maksymalna prędkość obrotowa wrzeciona tylnego : 7000 obr/min
- minimalna prędkość obrotowa wrzeciona tylnego : 200 obr/min
- zmiana prędkości wrzeciona tylnego : bezstopniowa, S + 4-cyfrowa wartość numeryczna
- indeksacja osi C wrzeciona tylnego : 0,001°
- indeksacja wrzeciona tylnego : 1°

Wyposażenie centrum tokarskiego CNC :

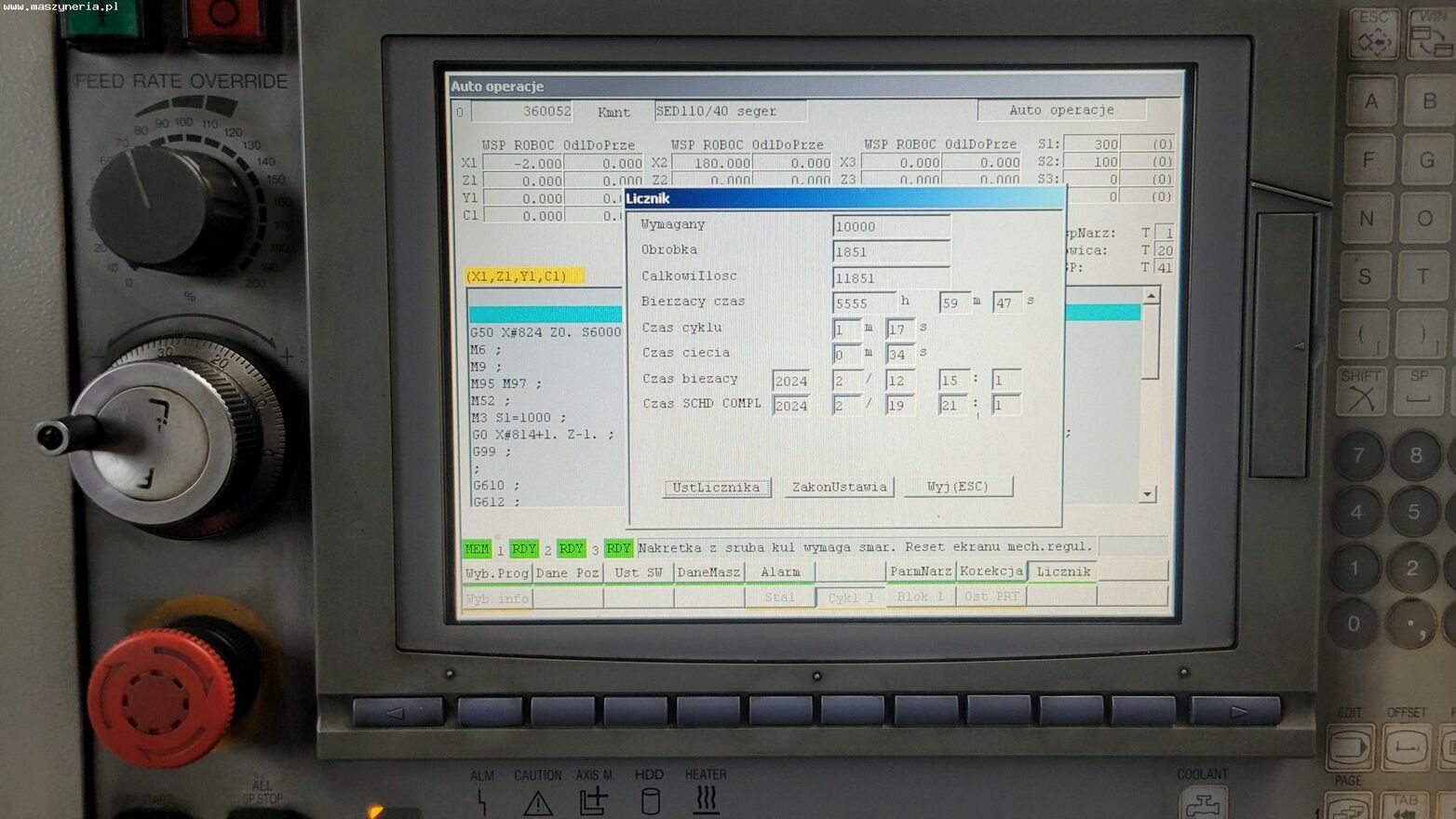

- sterownik CNC CINCOM SYSTEM M6D z wieloma funkcjami t.j. autodiagnostyka, zwrot punktu zerowego, możliwość tworzenia kopii zapasowych, kontrola zakłóceń 3D
- podajnik pręta : FMB turbo 3-36
- wrzeciono tylne
- 3 stacje narzędziowe mieszczące maksymalnie 22 sztuk narzędzi

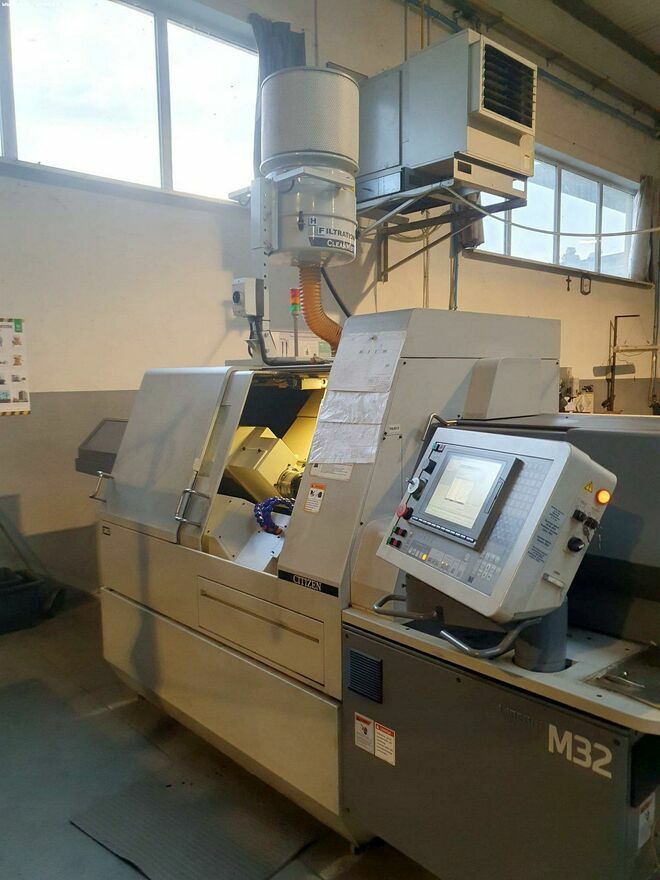

- odciąg mgły olejowej : HE Filtration CleanMist
- uchwyt zaciskowy wrzeciona głównego: MC081-M
- tuleja prowadząca : FG531-M
- uchwyt typu rego : ER11/AR11 ER16/AR16
- uchwyt zaciskowy wrzeciona tylnego : FC081-M-K
- złącze RS232
- złącze FDD
