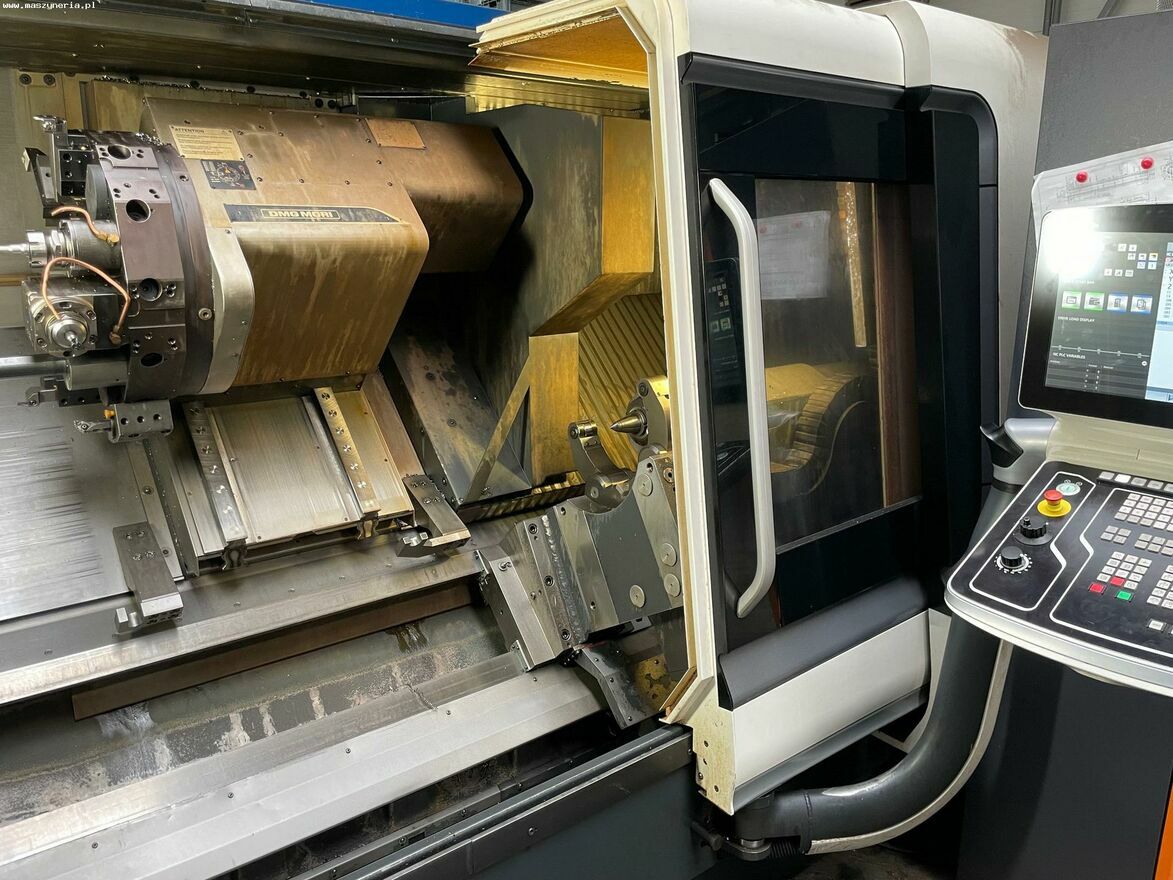

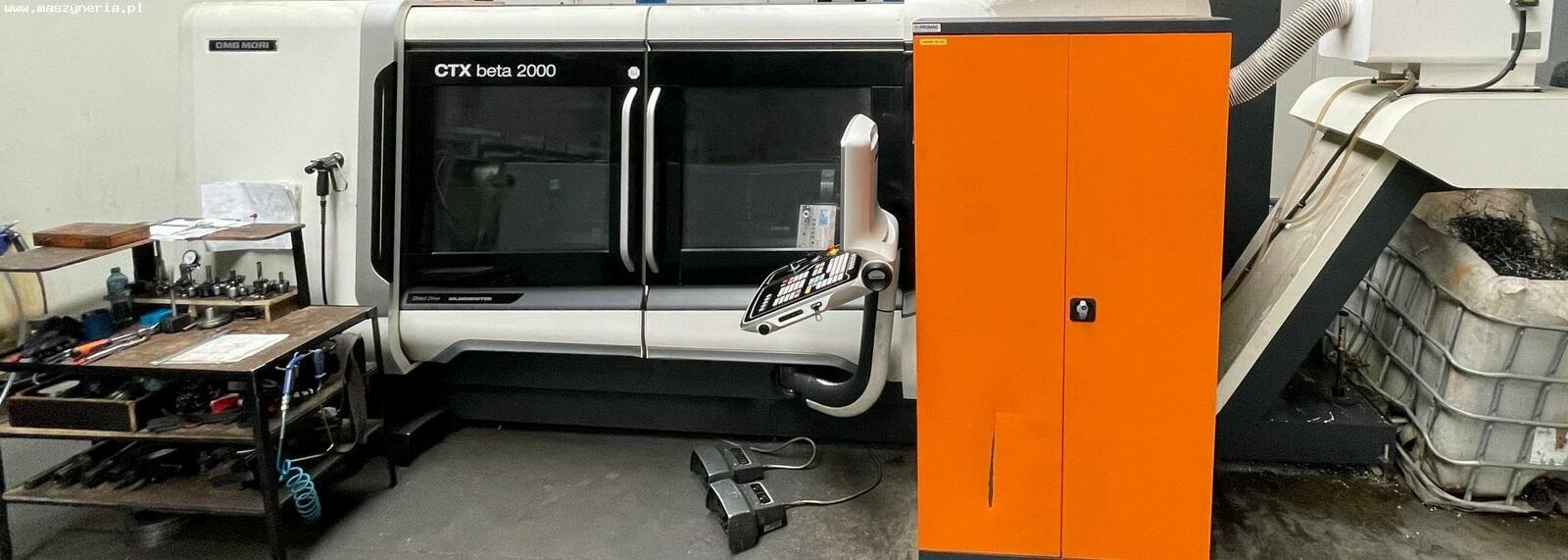

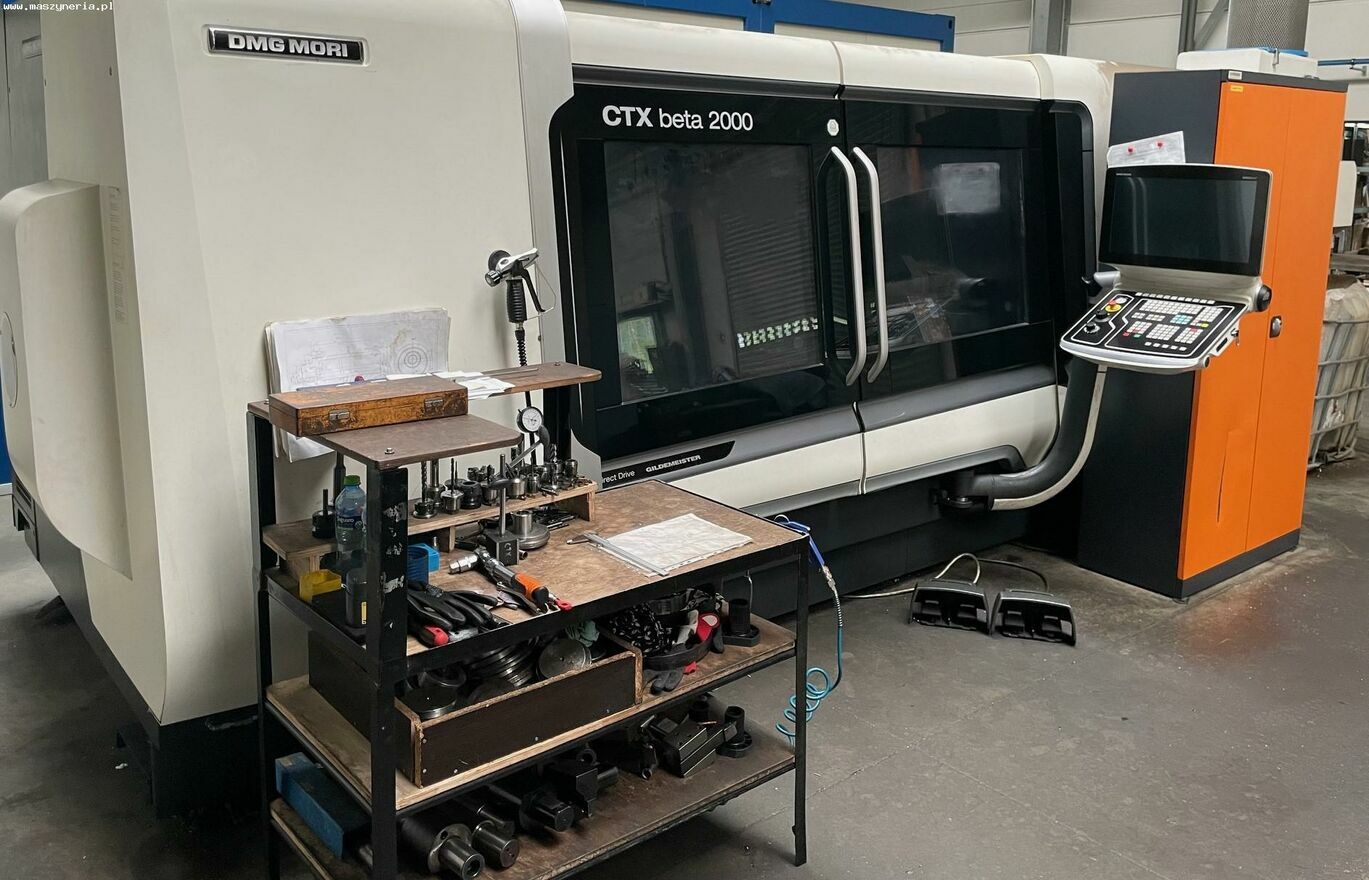

Tokarka CNC DMG MORI CTX Beta 2000 wyprodukowana została w 2020 roku we Włoszech przez Graziano Tortona S.r.l.
Centrum tokarskie oferowane jest razem z bogatym wyposażeniem, które umożliwia np. frezowanie kół zębatych lub toczenie wielokątów.

Dane techniczne :
Dane ogólne
- przelot nad łożem : 800 mm
- maksymalna średnica toczenia : 600 mm
- maksymalna długość toczenia : 2000 mm
- maksymalna średnica pręta : 102 mm
- posuw w osi X/Y/Z : 415/75/2025 mm
- posuw przyśpieszony w osi X/Y/Z : 30/22,5/33 m/min
- siła posuwu w osi X/Y/Z : 9/9/13 kN
- rozdzielczość osi X,Y,Z : 0,001 mm
- wysuw konika : 2025 mm
- wysuw pinoli konika : 150 mm
- średnica pinoli konika : 120 mm
- stożek tulei konika : MT5
- maksymalna siła nacisku konika : 1800 daN
- kąt pochylenia łoża : 45°
- roboczogodziny : 6219 h
- minimalne ciśnienie sprężonego powietrza : 6 bar
- pojemność zbiornika na chłodziwo : ok. 250 l
- wydajność pompy chłodziwa : 23 l/min
- pojemność zbiornika jednostki hydraulicznej : ok. 40 l
- maksymalne ciśnienie jednostki hydraulicznej : 90 bar
- poziom hałasu : 75 dB(A)
- temperatura otoczenia : +15°C/+35°C
- wilgotność względna : 75%
- zasilanie : 400 V; 50/60 Hz
- wymiary maszyny bez transportera wiórów (dł. x szer. x wys.) : ok. 5564 x 3150 x 2135 mm
- waga : 11000 kg

Wrzeciono główne:
- maksymalna prędkość obrotowa : 3600 obr/min
- końcówka wrzeciona : 220 h5 mm
- średnica otworu : 121 mm
- wewnętrzna średnica łożyska przedniego : 160 mm
- hamulec hydrauliczny
- oś C
- prędkość obrotowa osi C : 0-200 obr/min
- moment obrotowy osi C (40% ED) : 770 Nm
- dokładność osi C : 0,001 mm

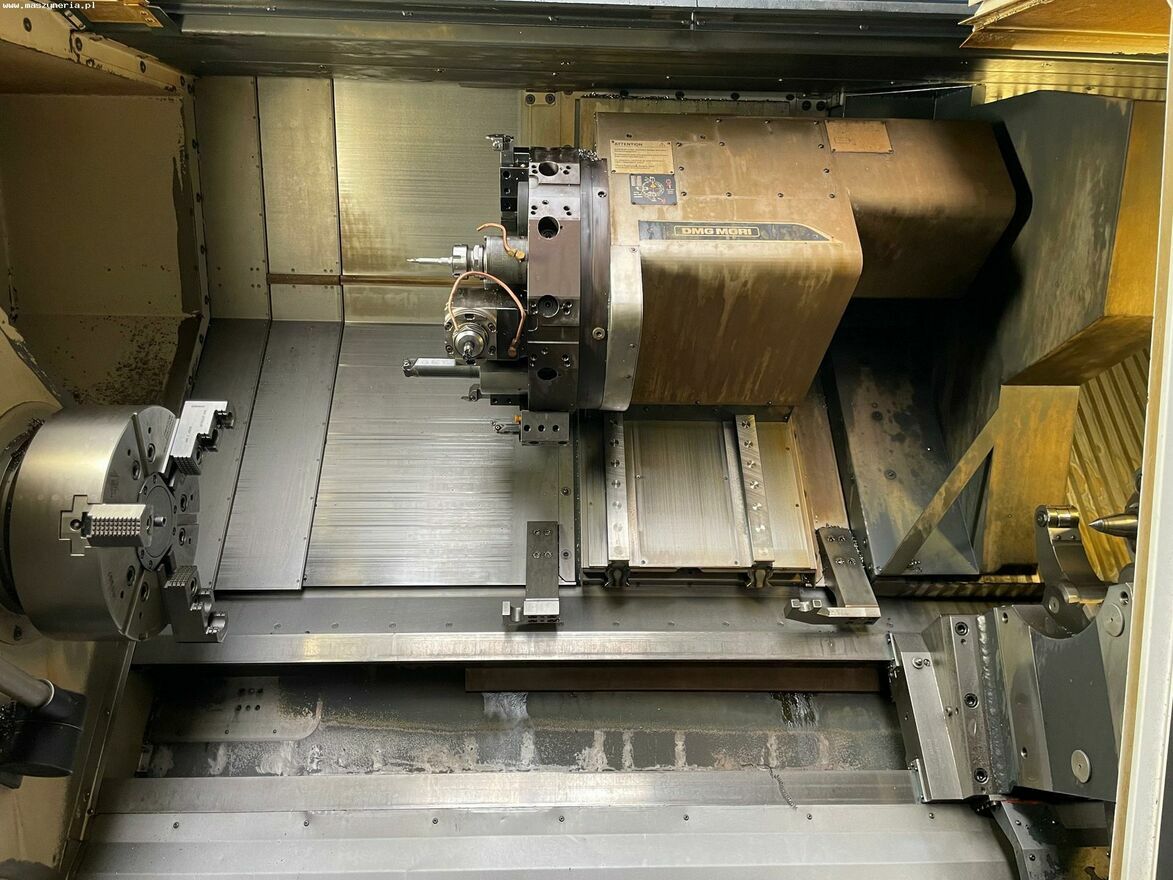

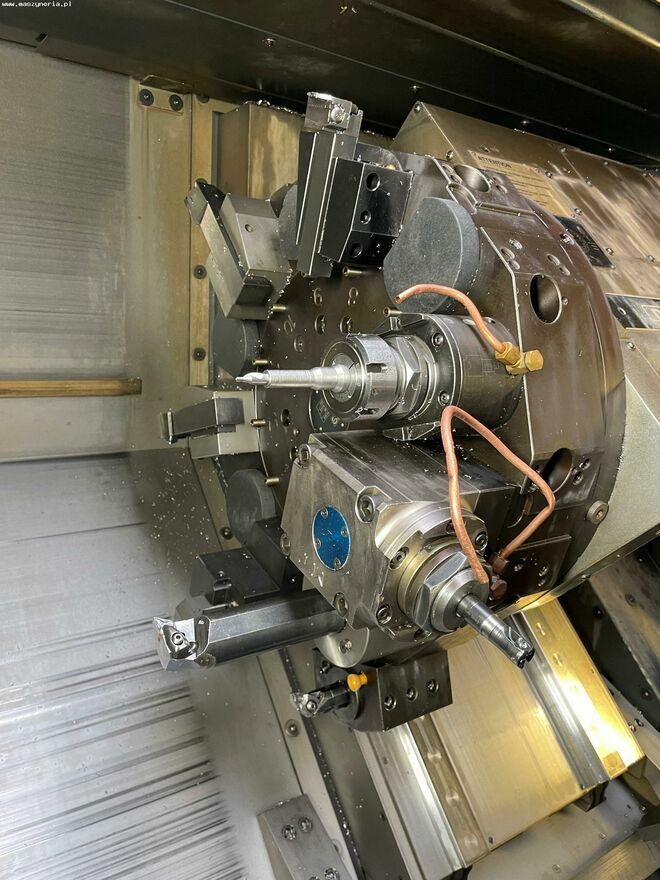

Głowica rewolwerowa:
- liczba pozycji : 12 + 6 do narzędzi typu blocktool
- maksymalna prędkość obrotowa narzędzi napędzanych : 4000 obr/min
- uchwyt narzędziowy : VDI 50
- czas indeksacji o 30° : 0,4 s
- moc napędu (40% ED) : 12,5 kW
- moment obrotowy : 70 Nm

Wyposażenie :
- sterowanie CNC SIEMENS SINUMERIK 840D sl Operate z ujednoliconym interfejsem użytkownika CELOS
- oś Y
- dodatkowa funkcja "toczenie i frezowanie pozaosiowe"
- dodatkowa funkcja "frezowanie kół zębatych poprzez frezowanie obwiedniowe"
- dodatkowa funkcja "toczenie wielokątów dla obróbki kształtów eliptycznych i wielokątnych"
- dodatkowy pakiet do obróbki wałów
- sonda pomiarowa narzędzia : RENISHAW RP3

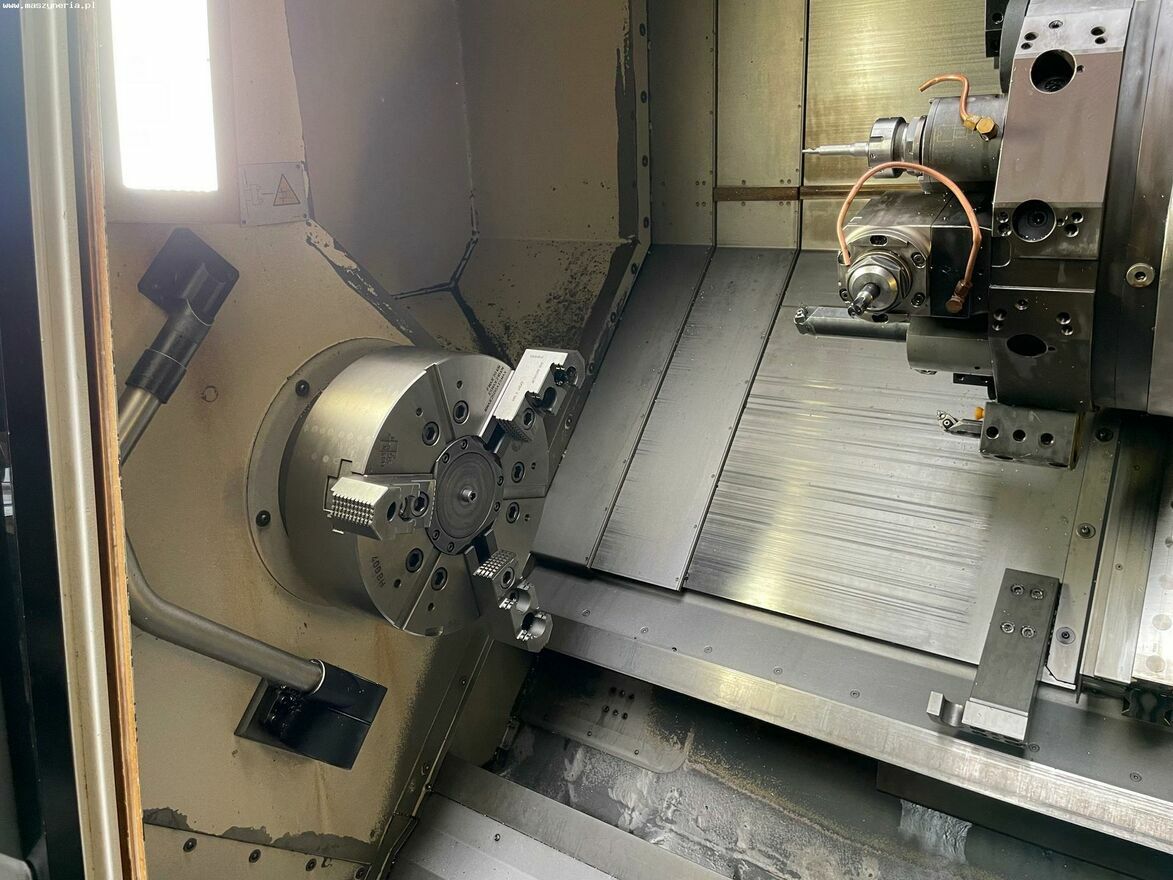

- 3-szczękowy, mechaniczny uchwyt tokarski z otworem przelotowym
- wrzeciono z przelotowym mechanizmem zacisku fi 104 mm
- dotykowy panel sterowania : DMG MORI ERGOline
- transporter wiórów
- bezpośredni system pomiarowy w osi X i Y
- IoTconnector (urządzenie komunikacyjne przeznaczone do łączenia obrabiarek w jedną sieć za pośrednictwem otwartych protokołów)
- DMG MORI Messenger V2 (aplikacja do monitorowania statusu maszyny na smartfonach, tabletach i komputerach PC)
- DMG MORI Service Agent (aplikacja do sprawdzania wszelkich wymaganych prac konserwacyjnych z listą wymaganych części zamiennych oraz wyposażenia)
- NETservice (zdalna pomoc techniczna)
- SERVICEcamera (kamera do transmisji strumieniowej na żywo za pośrednictwem usługi NETservice)

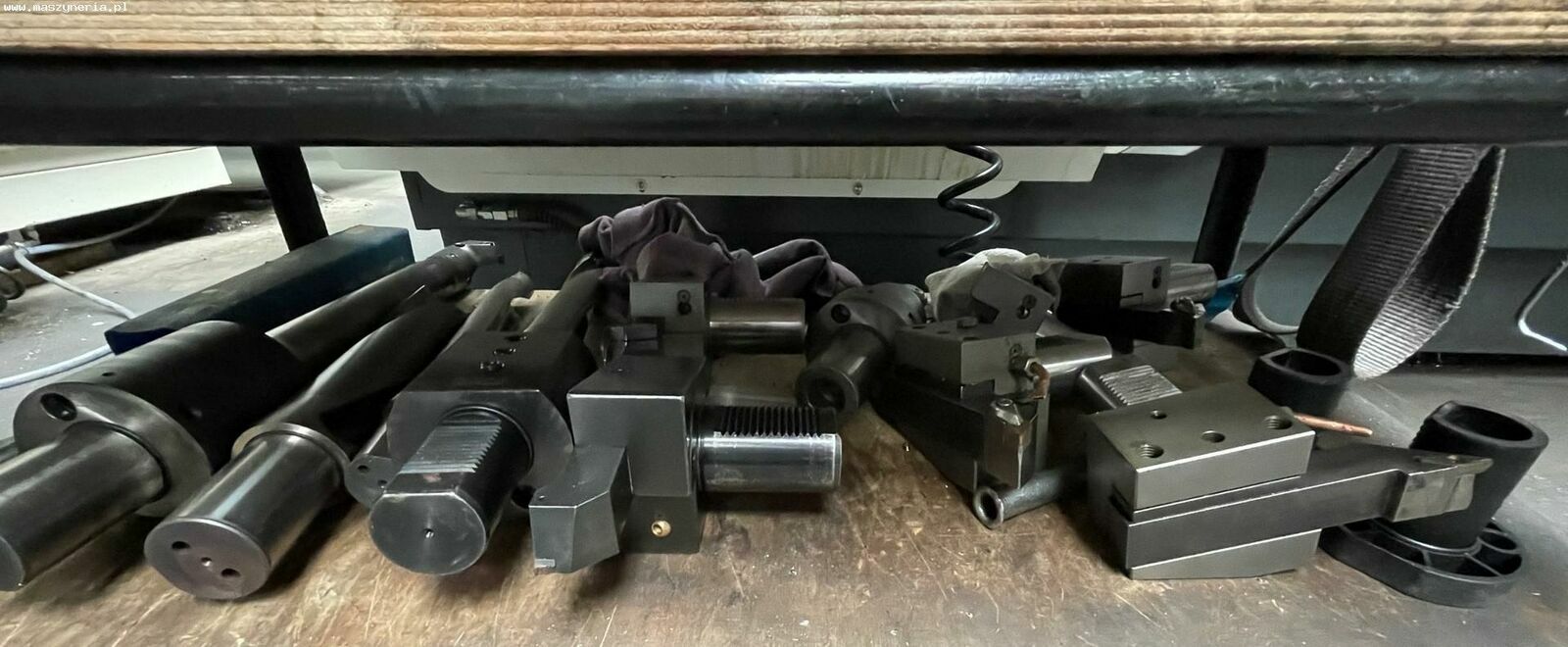

- oprawki narzędziowe VDI 50
- oprawka do frezowania obwiedniowego kół zębatych, wpustów, zębów itp.
- oprawka do mocowania wytaczadeł
- oprawka napędzana kątowa (1 szt.)
- oprawka napędzana prosta (2 szt.)
- mgła olejowa
- automatyczne centralne smarowanie
- agregat hydrauliczny z pompą i system filtrującym
- pompa chłodziwa 12 bar
- pistolet do spłukiwania wiórów
- 4-kolorowa lampa sygnalizacyjna
