Opis oferty

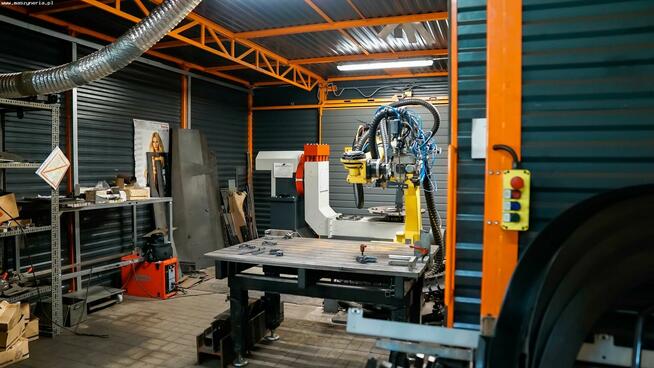

Zrobotyzowana cela do cięcia i spawania laserowego FANUC M-710iC/70 wyprodukowana w 2017 roku przeznaczona jest do precyzyjnego spawania oraz cięcia laserowego detali. Oferowane stanowisko spawalnicze jest kompletne i składa się z następujących części:
- ramię robota FANUC M-710iC
- źródło laserowe fiber IPG YLS-4000-S2T
- 2-pozycyjny stół obrotowy z horyzontalnym obrotem

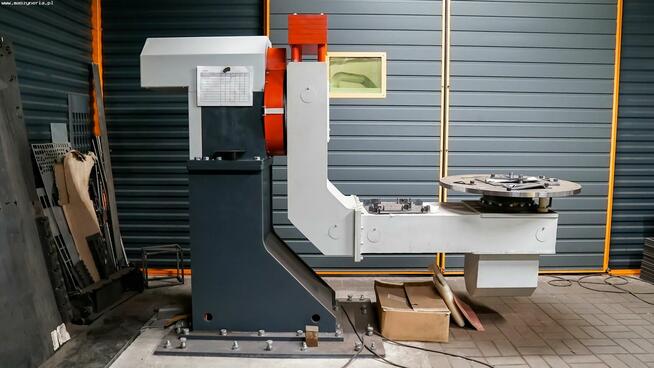

- 2-osiowy pozycjoner typu „L”

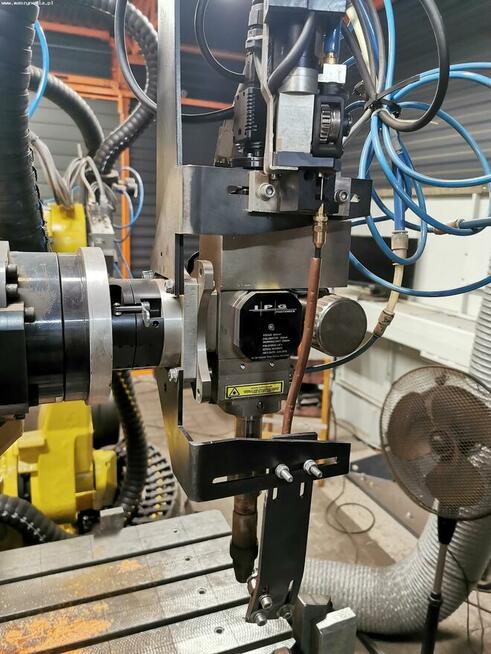

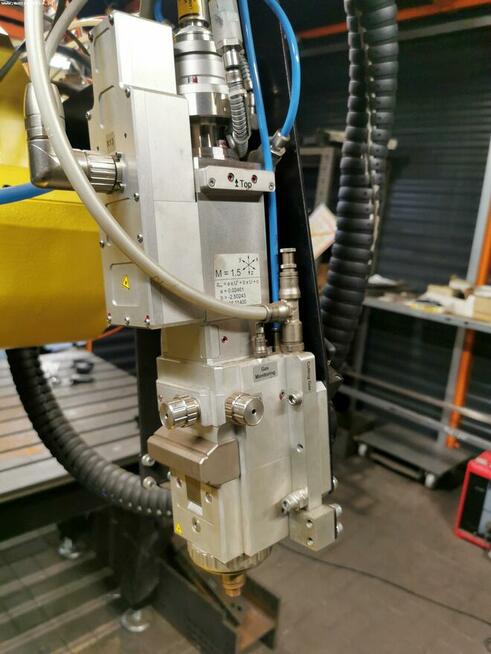

- głowica do cięcia laserowego HIGHYAG BIMO-FSC

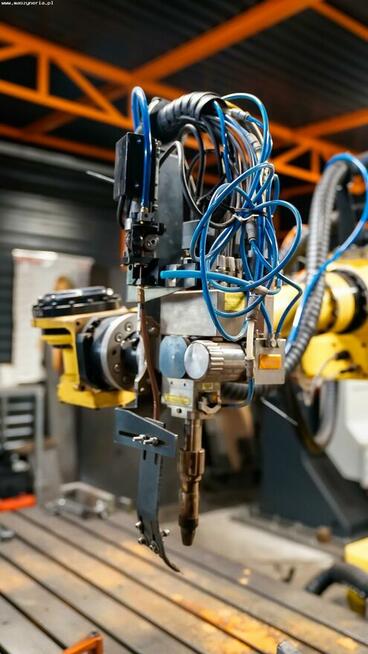

- głowica oscylacyjna do spawania laserowego IPG Photonics FLW-D30 Vertical z kamerą HD
- półautomatyczny system wymiany głowic

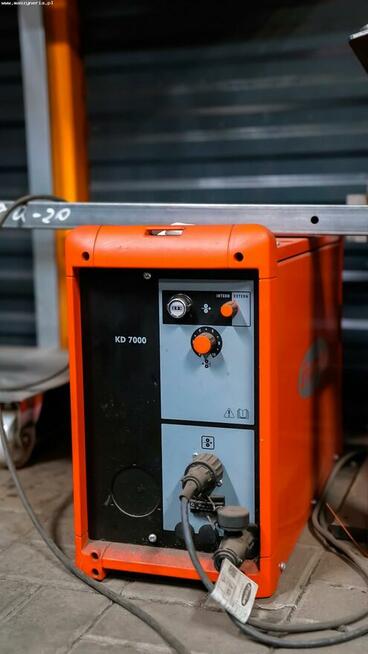

- podajnik drutu (4 rolki i sprzęt do drutu o średnicy 0,8 mm i 0,6mm)

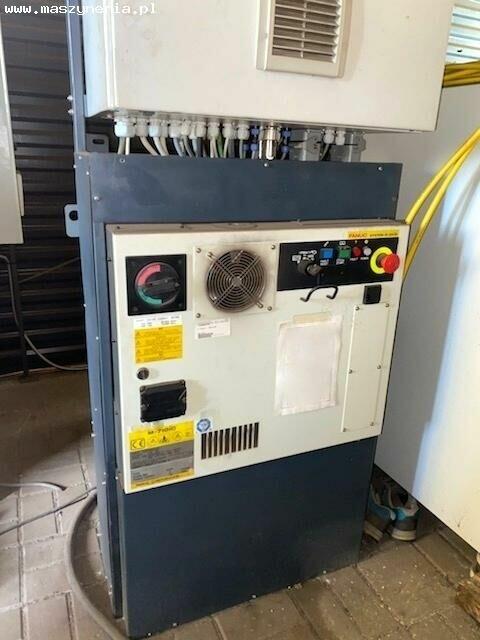

- kontroler FANUC SYSTEM R-30iB

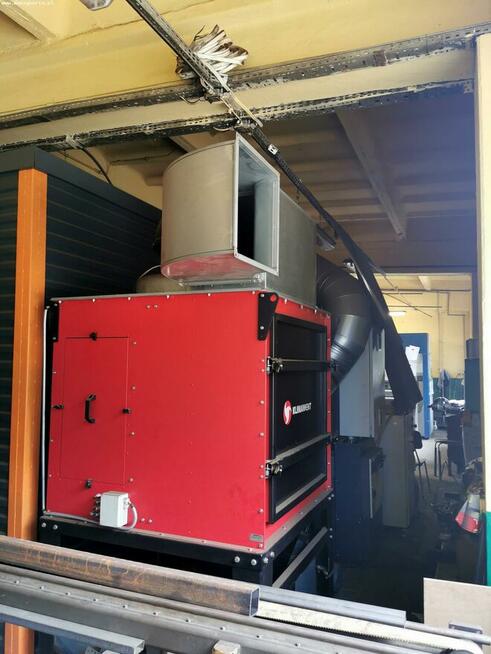

- system filtrowentylacyjny KLIMAWENT UFO-4-M/N-1/R
- przenośna jednostka sterująca (portable teach pendant) FANUC A05B-2255-C101
- system sterowania

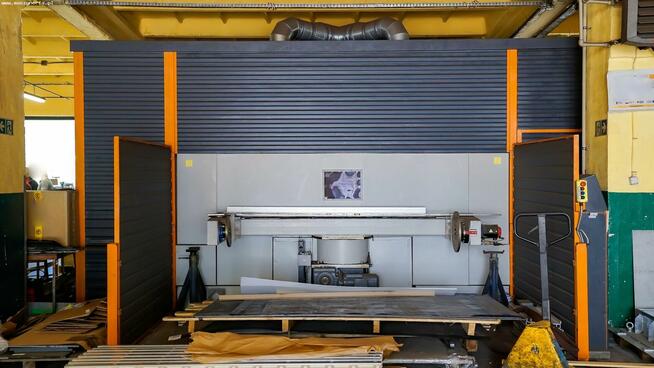

- konstrukcje metalowe z kabiną

Parametry techniczne robota spawalniczego FANUC M-710iC :
- liczba osi : 6
- zasięg ramienia : 2050 mm
- maksymalny udźwig : 70 kg
- zakres ruchów osi
oś J1 : 360°
oś J2 : 225°
oś J3 : 440°
oś J4 : 720°
oś J5 : 250°
oś J6 : 720°
- prędkość ruchów osi
oś J1 : 160°/s
oś J2 : 120°/s
oś J3 : 120°/s
oś J4 : 225°/s
oś J5 : 225°/s
oś J6 : 225°/s
- absolutny system pomiaru ścieżki
- powtarzalność : ± 0,04 mm
- średni pobór prądu : 2,5 kW
- waga : 560 kg

Pozostałe parametry techniczne stanowiska spawalniczego :
Źródło laserowe fiber IPG YLS-4000-S2T :
- typ lasera : światłowodowy
- moc lasera : 4 kW (4000 W)
- długość fali : ≥ 100 µm
- prąd przy pełnym obciążeniu : 29,3 A
- zasilanie : 3x 400-460 V; 50/60 Hz
- wymiary (dł. x szer. x wys.) : 856 x 806 x 1206 mm
- waga : 330 kg

Dwuosiowy pozycjoner typu „L” :
- średnica tarczy : 800 mm
- maksymalna ładowność : 15 kN
- maksymalne wymiary obrabianego detalu : ⌀ 2100 х 1000 mm
- odległość od podłogi do powierzchni czołowej tarczy : 920 mm
- maksymalny moment przechylania : 5 kNm
- maksymalny moment obrotowy (statyczny) : 3 kNm
- wymiary (dł. x szer. x wys.) : 2170 x 940 x 1430 mm
- waga : 1250 kg

Dwupozycyjny stół obrotowy :
- kąt obrotu : ± 180°
- maksymalne obciążenie każdej pozycji : 500 kg
- szybkość zmian pozycji : 0-5 obr/min
- prędkość obrotowa płyty czołowej : 0-16,5 obr/min
- odległość między płytami czołowymi : 2200 mm
- maksymalny moment obrotowy tarczy : 520 Nm
- maksymalny moment obrotowy osi wskaźnikowej : 1400 Nm
- odległość pomiędzy podłogą, a osią obrotu : 900 mm

Urządzenie filtrowentylacyjne KLIMAWENT UFO-4-M/N-1/R :
- wydajność : 6300 m3/h
- maksymalne podciśnienie : 4200 Pa
- moc silnika : 5,5 kW
- wymagane ciśnienie sprężonego powietrza : 0,6 MPa
- liczba filtrów nabojowych : 4 szt.
- średnica filtra : ⌀ 380 mm
- wysokość filtra : 660 mm
- zużycie sprężonego powietrza : 2,8 Nm3/h
- pojemność pojemnika pyłów : 72 dm3
- średnica króćca wlotowego : ⌀ 500 mm
- średnica króćca wylotowego : 400 x 400 mm
- średnica przyłącza sprężonego powietrza : ⌀ 12 mm
- poziom hałasu : 72 dB(A)
- zasilanie : 3x 400 V; 50 Hz
- waga : 565 kg

System sterowania :
- kurtyny świetlne (2 szt.)
- panel sterowania
- bezpieczniki automatyczne
- wyłącznik główny
- zasilanie : 24 V

Konstrukcje metalowe z kabiną :
- zamknięta cela metalowa z 3 drzwiami
- podstawa pod robota
- konstrukcja stołu obrotowego
- konstrukcja pozycjonera typu „L”
- stół spawalniczy
- wspornik i magazyn głowic
- wsporniki osprzętu na robocie
