Opis oferty

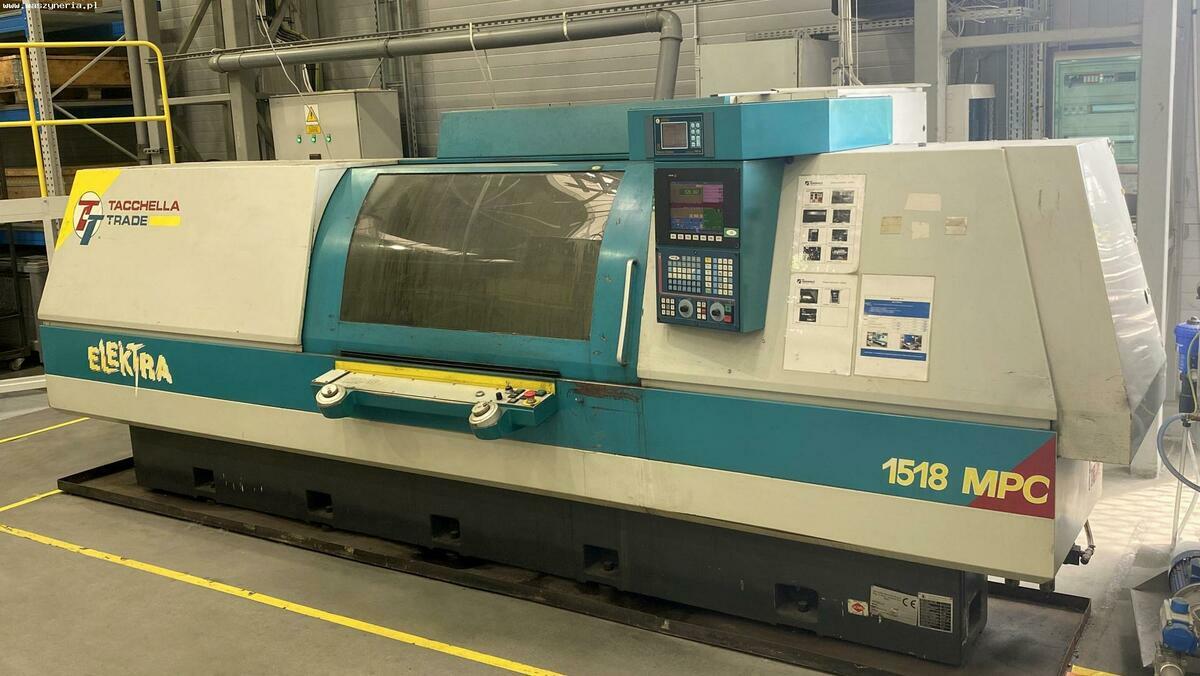

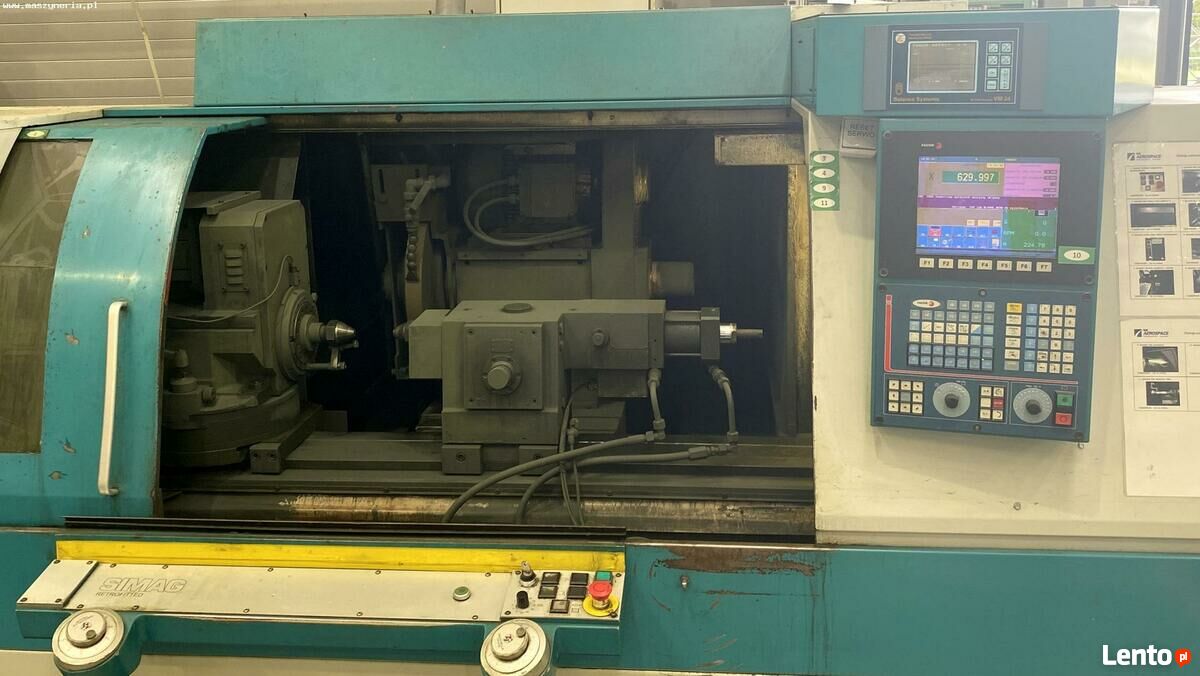

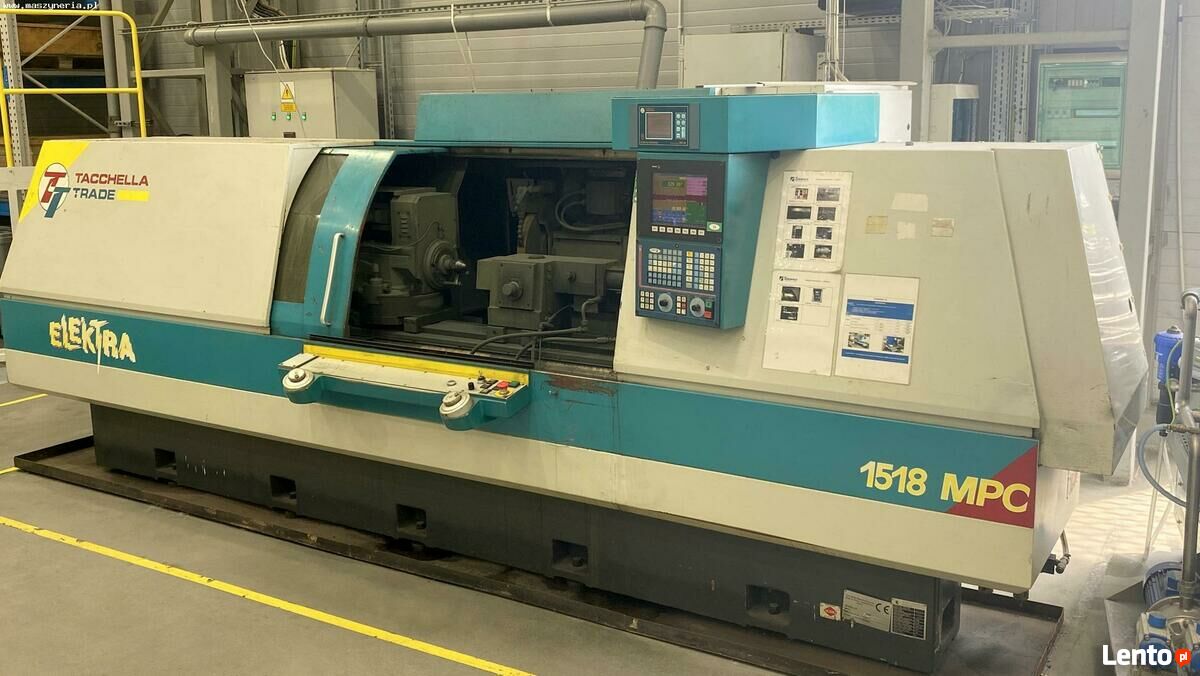

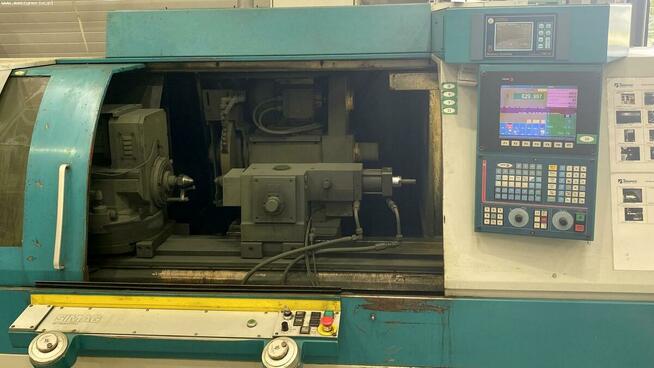

Szlifierka CNC do wałków TACCHELLA ELEKTRA 1518 MPC wyprodukowana w 1999 roku we Włoszech, stosowana jest do szlifowania powierzchni obrotowych zewnętrznych.

Parametry techniczne :
Dane ogólne
- sterowanie CNC : FAGOR
- maksymalna długość szlifowania przy kącie 0° (ściernica o średnicy 450 mm) : 1500 mm
- maksymalna średnica szlifowania przy kącie 0° (ściernica o średnicy 450 mm) : 350 mm
- maksymalna waga detalu w kłach : 120 kg
- odległość między kłami : 1500 mm
- wzniós kłów: 180 mm
- kąt względny między prowadnicami osi : 90°

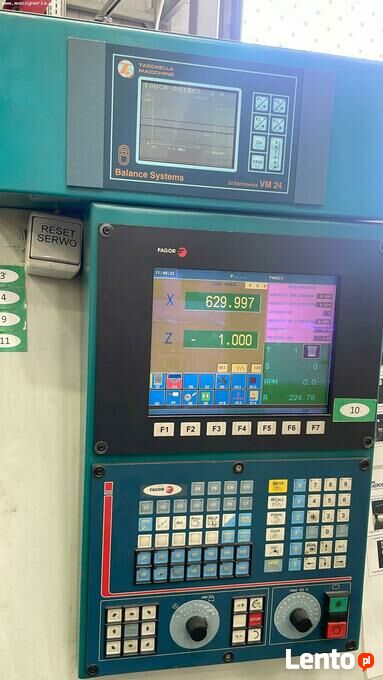

- panel operatorski : HOFLER BALANCE SYSTEMS VM 24
- moc zainstalowana : 15 kW
- waga szlifierki CNC TACCHELLA : 6500 kg

Wrzeciono ściernicy
- maksymalne wymiary ściernicy (średnica x szerokość x otwór) : 450 x 80 x 203 mm
- prędkość obwodowa ściernicy (średnica 300 mm) : 33 m/s
- ustawienia kąta wrzeciona ściernicy : 0° / +180°
- moc silnika wrzeciona ściernicy : 7,5 kW
- system sterowania regulacją wrzeciona ściernicy : enkoder inkrementalny
- system regulacji wrzeciona ściernicy : manualny
- system blokowania/odblokowywania : półautomatyczny

Oś X
- posuw w osi X : 350 mm
- prędkość posuwu w osi X : 10000 mm/min
- dokładność osi X : 0,0005 mm
- system kontroli osi : przetwornik obrotowy (liniowy)
- napęd osi : bezszczotkowy serwomotor AC

Oś Z
- posuw w osi Z : 1680 mm
- prędkość posuwu w osi Z : 10000 mm/min
- dokładność osi Z : 0,001 mm
- regulacja stołu : 0° / +7°
- system kontroli osi : przetwornik obrotowy (liniowy)
- napęd osi : bezszczotkowy serwomotor AC

Wrzeciono przedmiotu obrabianego
- zakres prędkości obrotowej wrzeciona : 10-800 rpm
- stożek wrzeciona wewnętrzny/zewnętrzny : Morse 5/ ASA 4
- przelot wrzeciona : 36 mm
- maksymalna waga detalu montowanego w uchwycie wrzeciona w odległości 100 mm od czoła wrzeciona : 50 kg
- moment obrotowy wrzeciona : 22 Nm
- manualna regulacja podstawy wrzeciona : 0° / +30°
- dokładność pozycjonowania mikrometrycznego : ± 1°

Konik
- stożek pinoli konika : Morse 4
- wysuw pinoli konika : 35 mm
- mikrometryczna regulacja boczna konika (korekta cylindryczności) : ± 0,10 mm

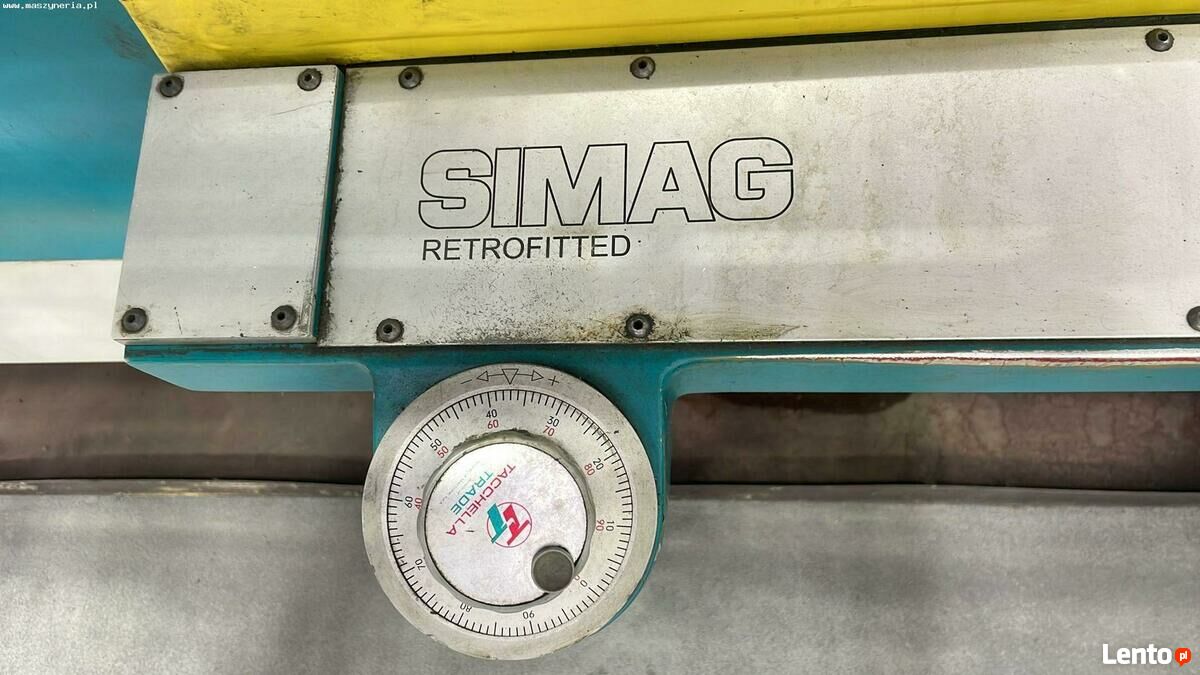

Szlifierka CNC ELEKTRA 1518 przeszła remont w 2016 roku o wartości równej 95000 EUR.
