Opis oferty

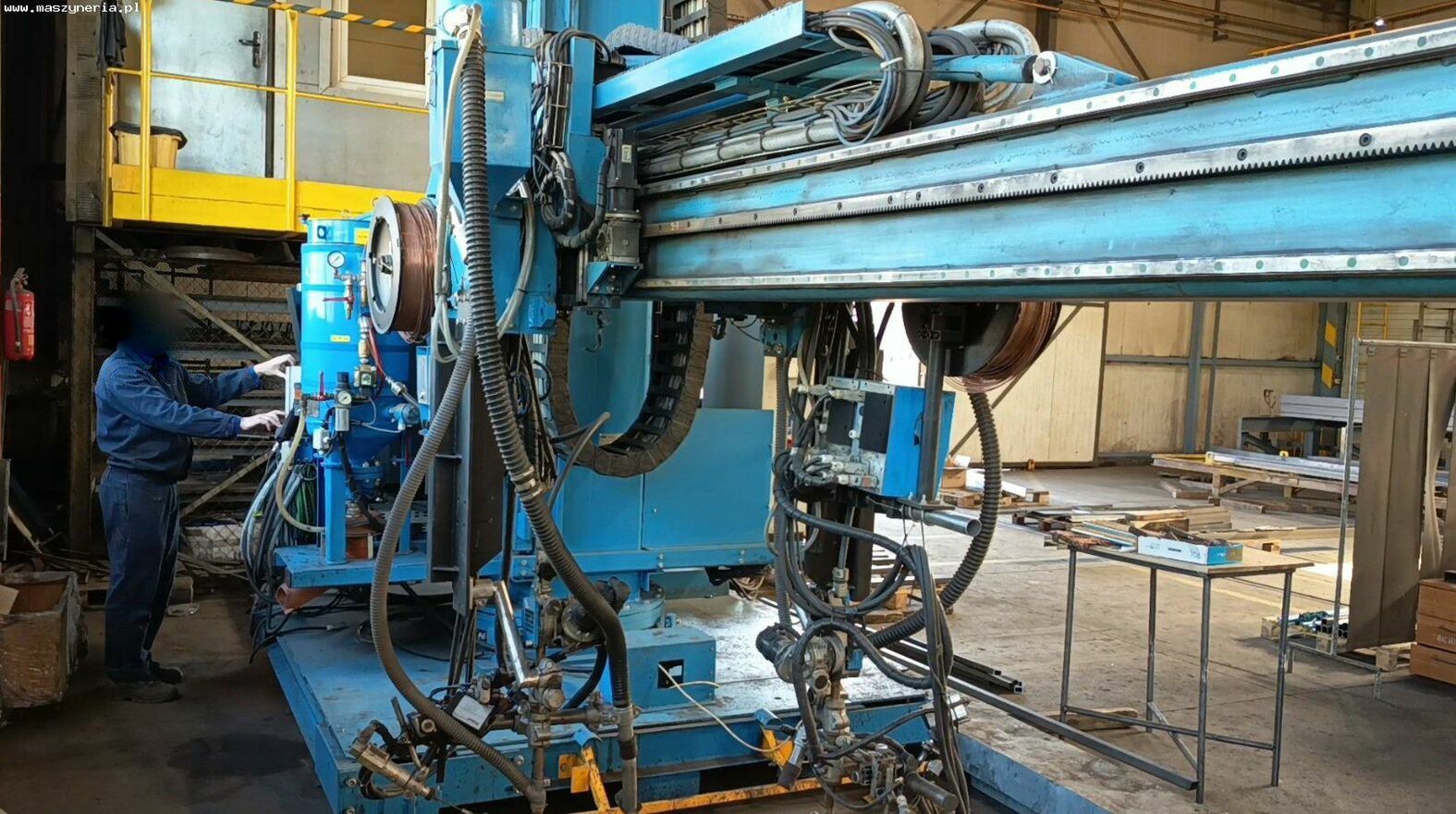

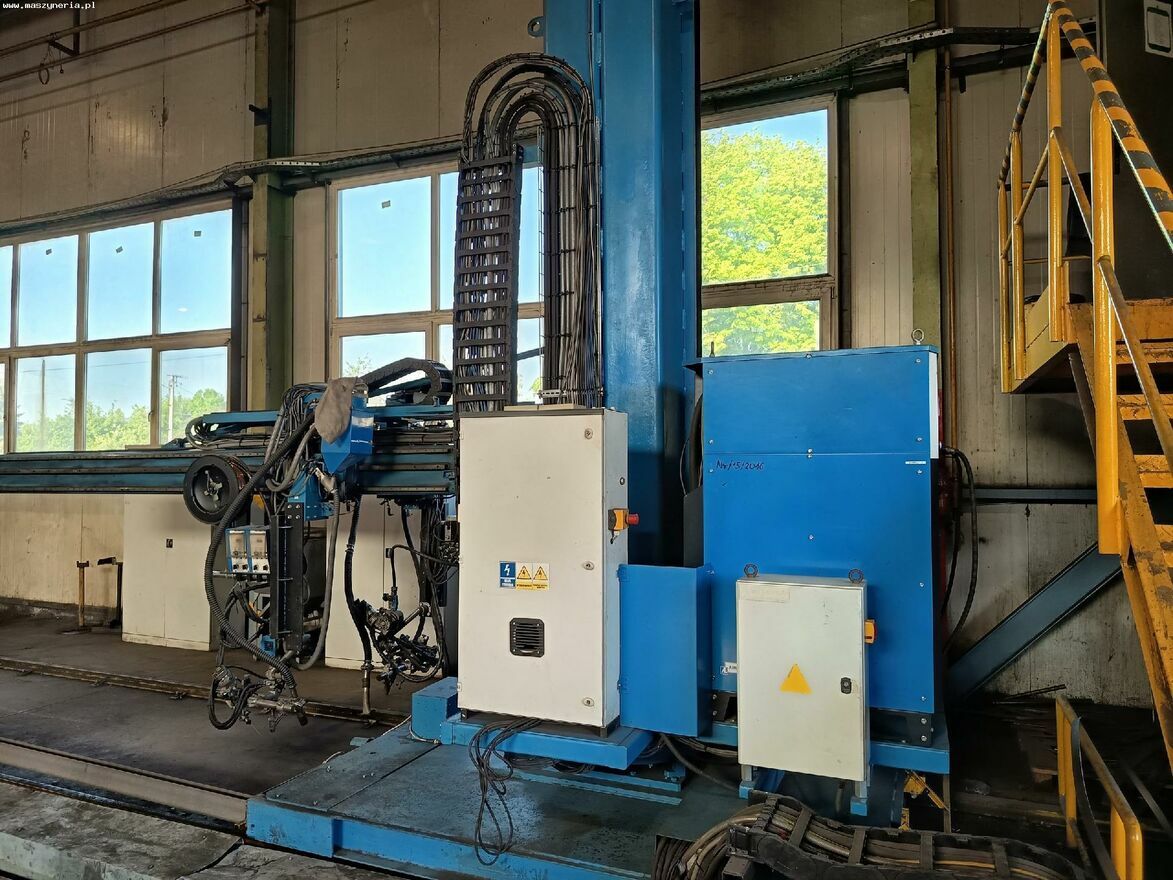

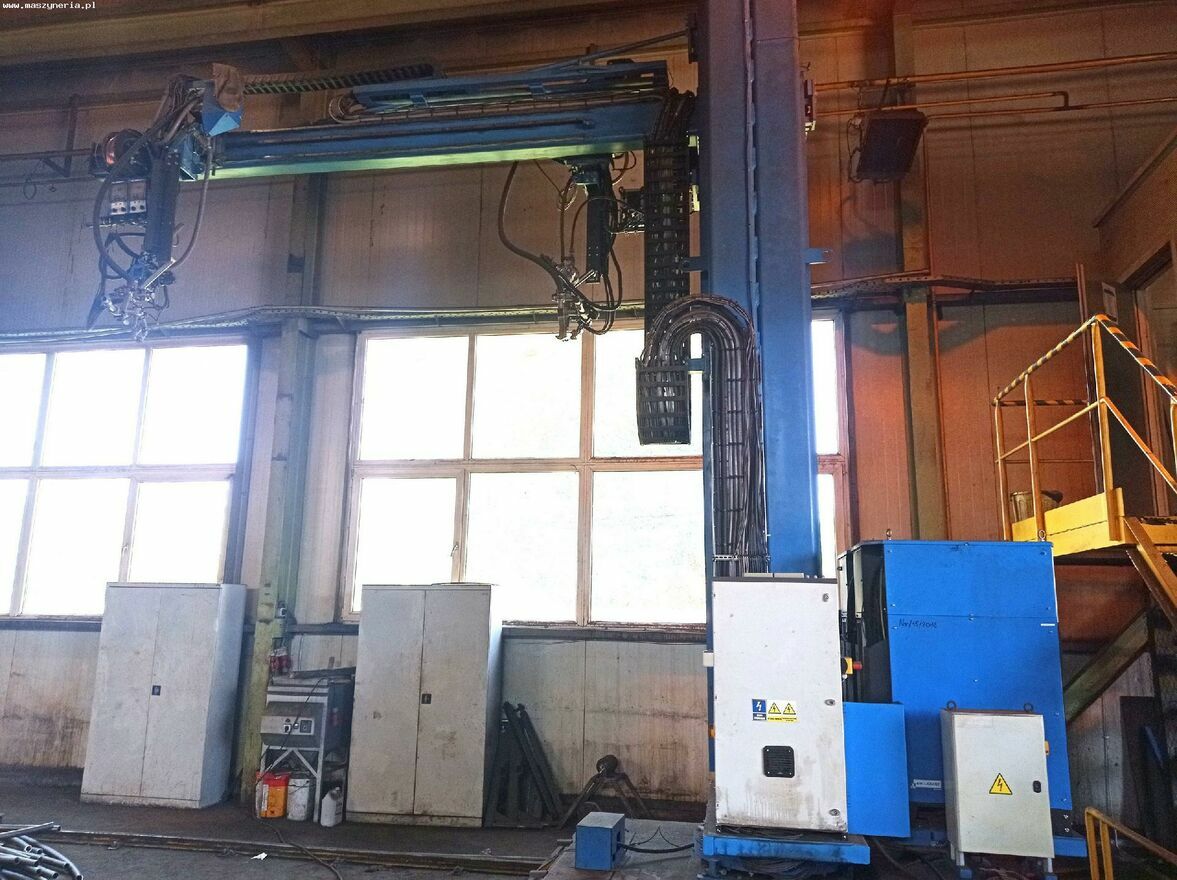

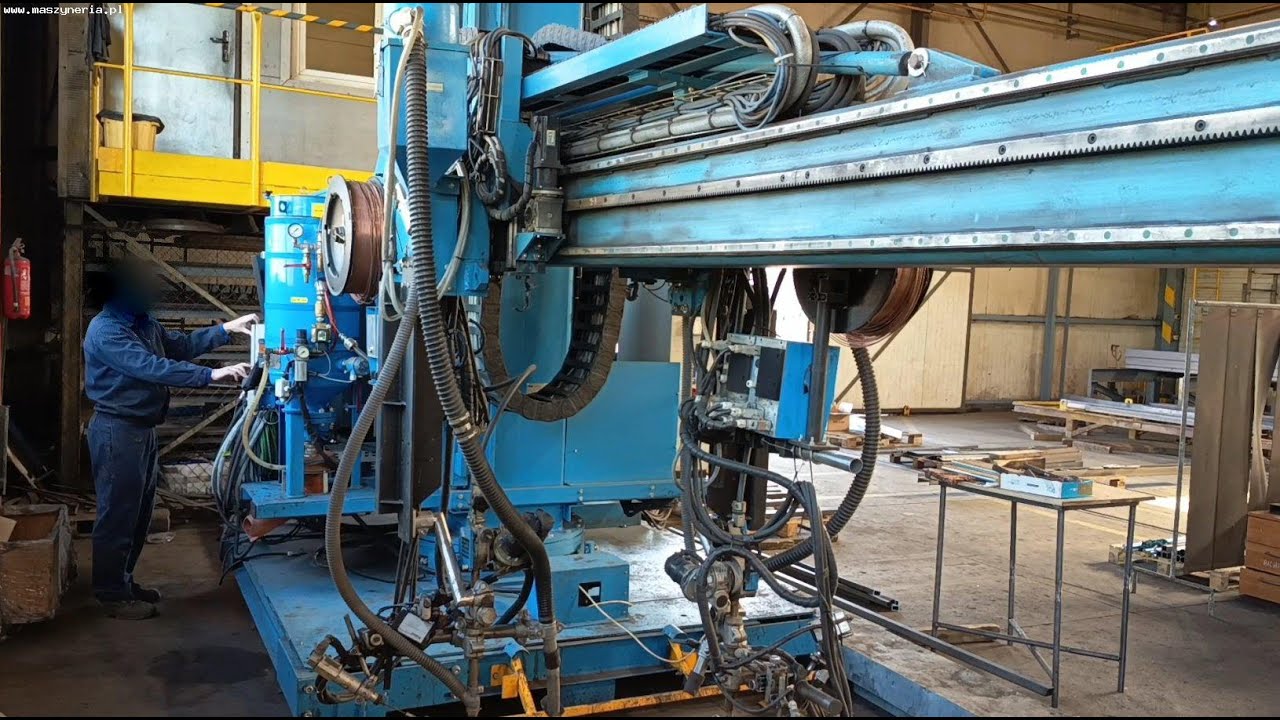

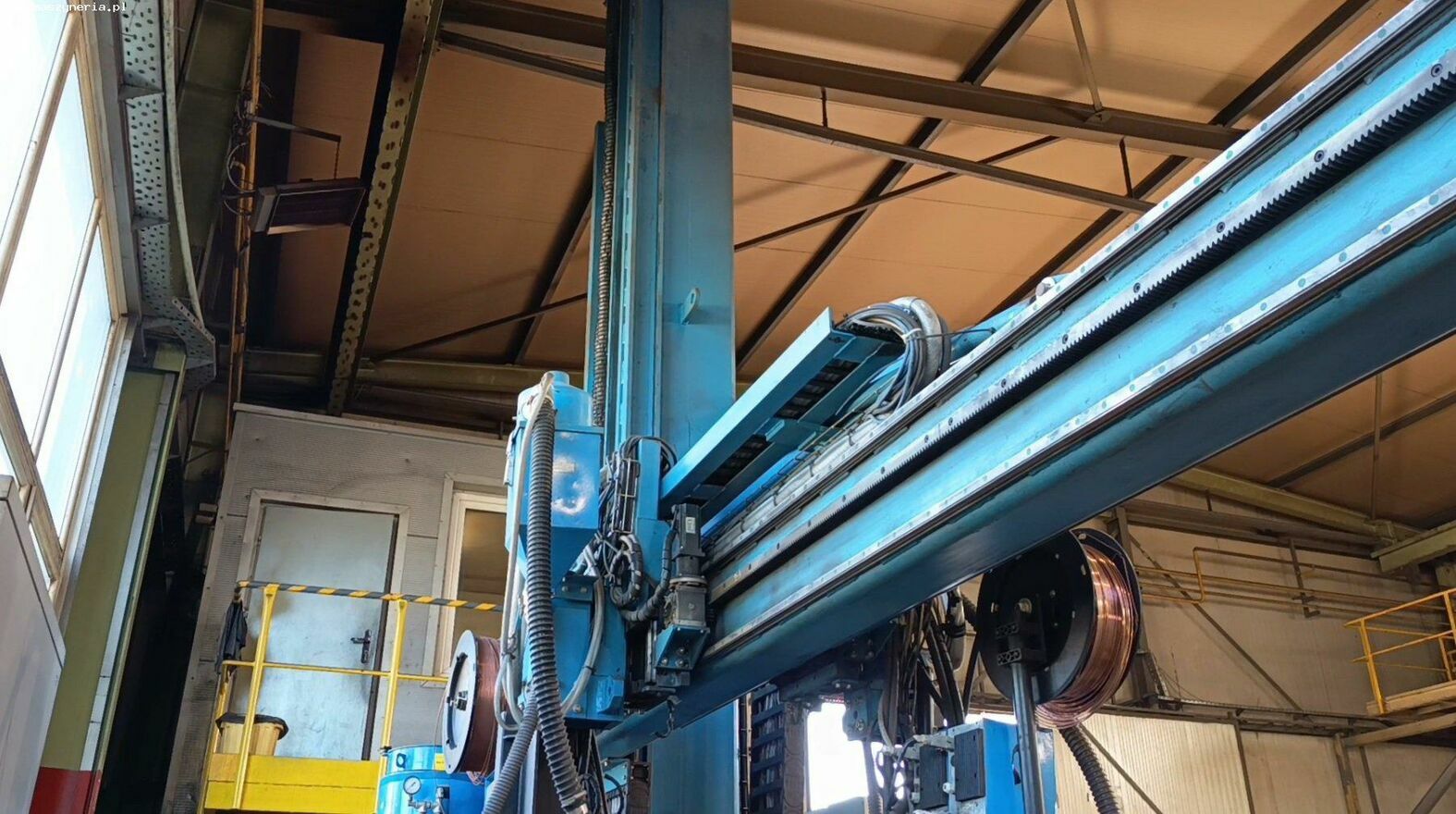

Słupowysięgnik spawalniczy do rur i zbiorników Air Liquide CB-Matic SM 42x43 został wyprodukowany w 2016 roku przez francuską firmę Air Liquide Welding - Oerlikon, obecnie Lincoln Electric.

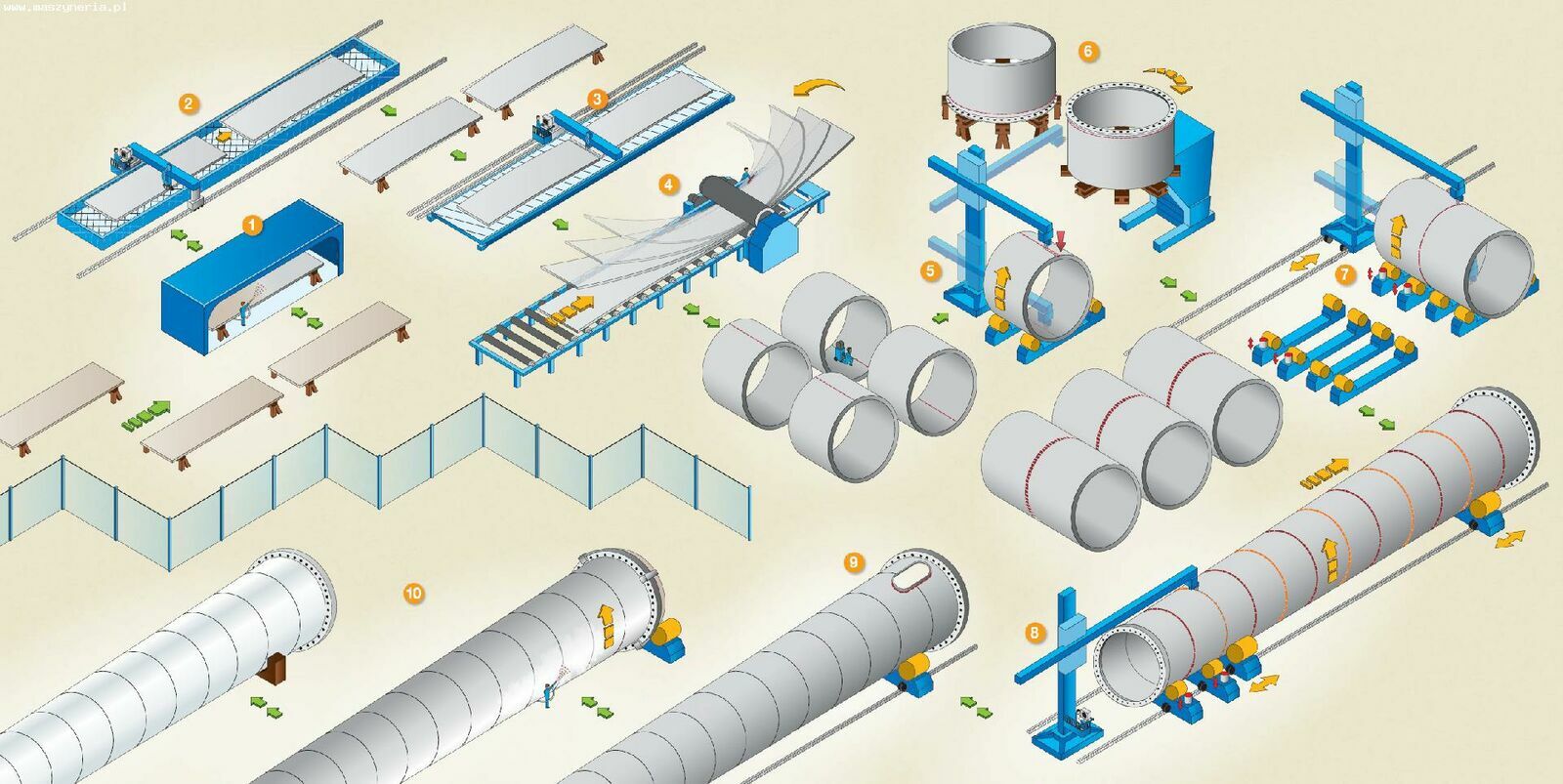

Jest to profesjonalne, w pełni zautomatyzowane stanowisko do spawania wzdłużnego i obwodowego rur, zbiorników, blachownic oraz dwuteowników.

Maszyna oferuje wszechstronność aplikacji, umożliwiając spawanie zewnętrzne i wewnętrzne rur o średnicy od 1200 mm do 4000 mm oraz spawanie belek dwuteowych o maksymalnych wymiarach 3000x800 mm.

Dzięki możliwości prowadzenia dwóch głowic spawalniczych jednocześnie znacząco skraca czas produkcji, gwarantując wysoką wydajność.

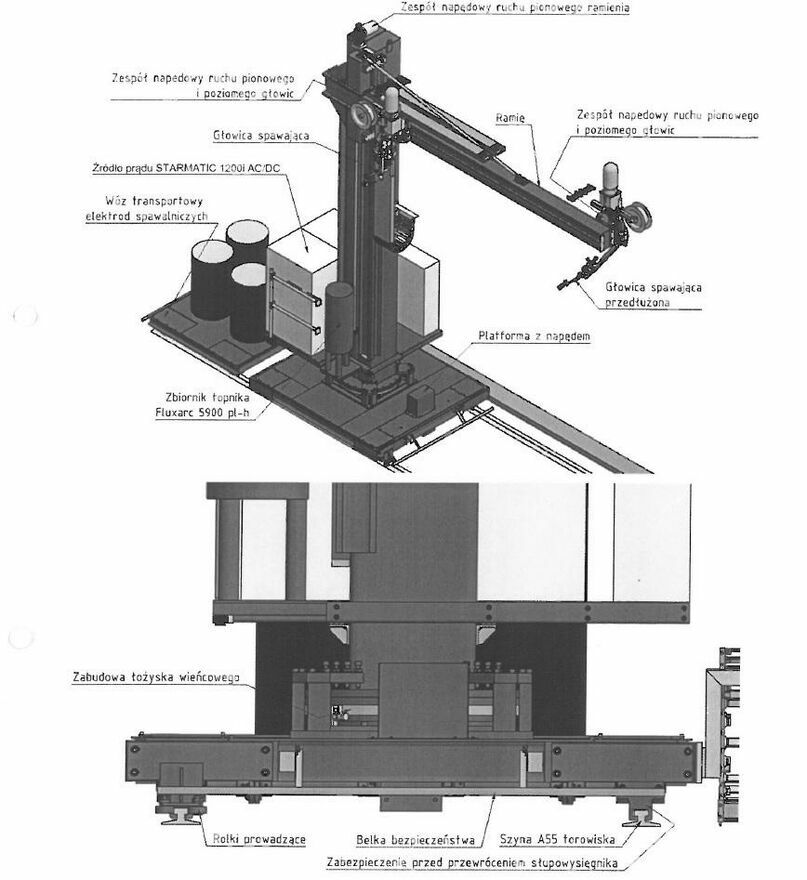

Podzespoły słupowysięgnika spawalniczego :

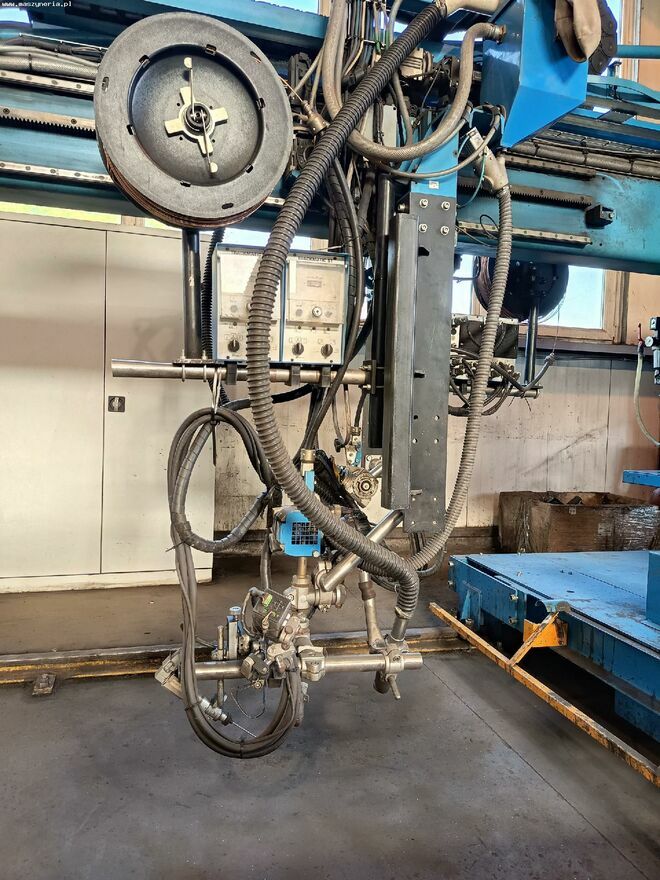

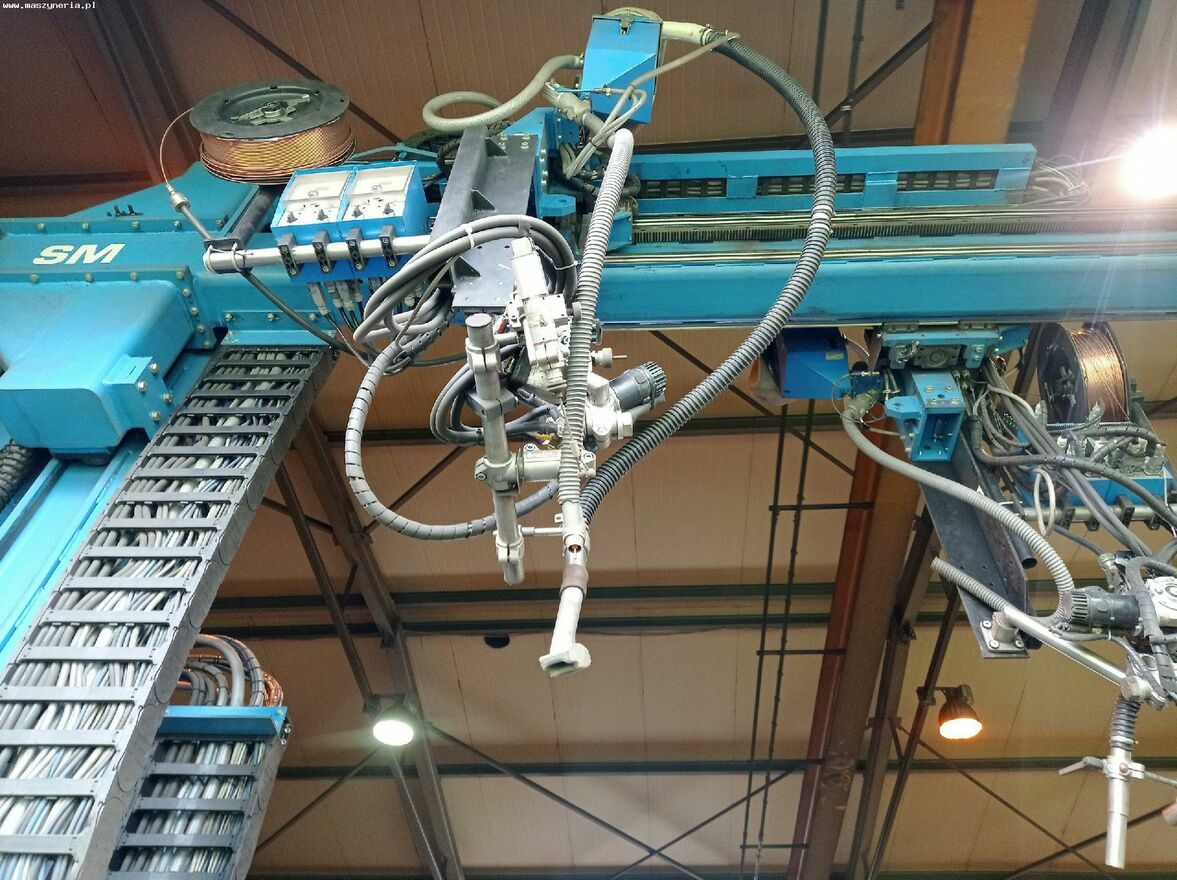

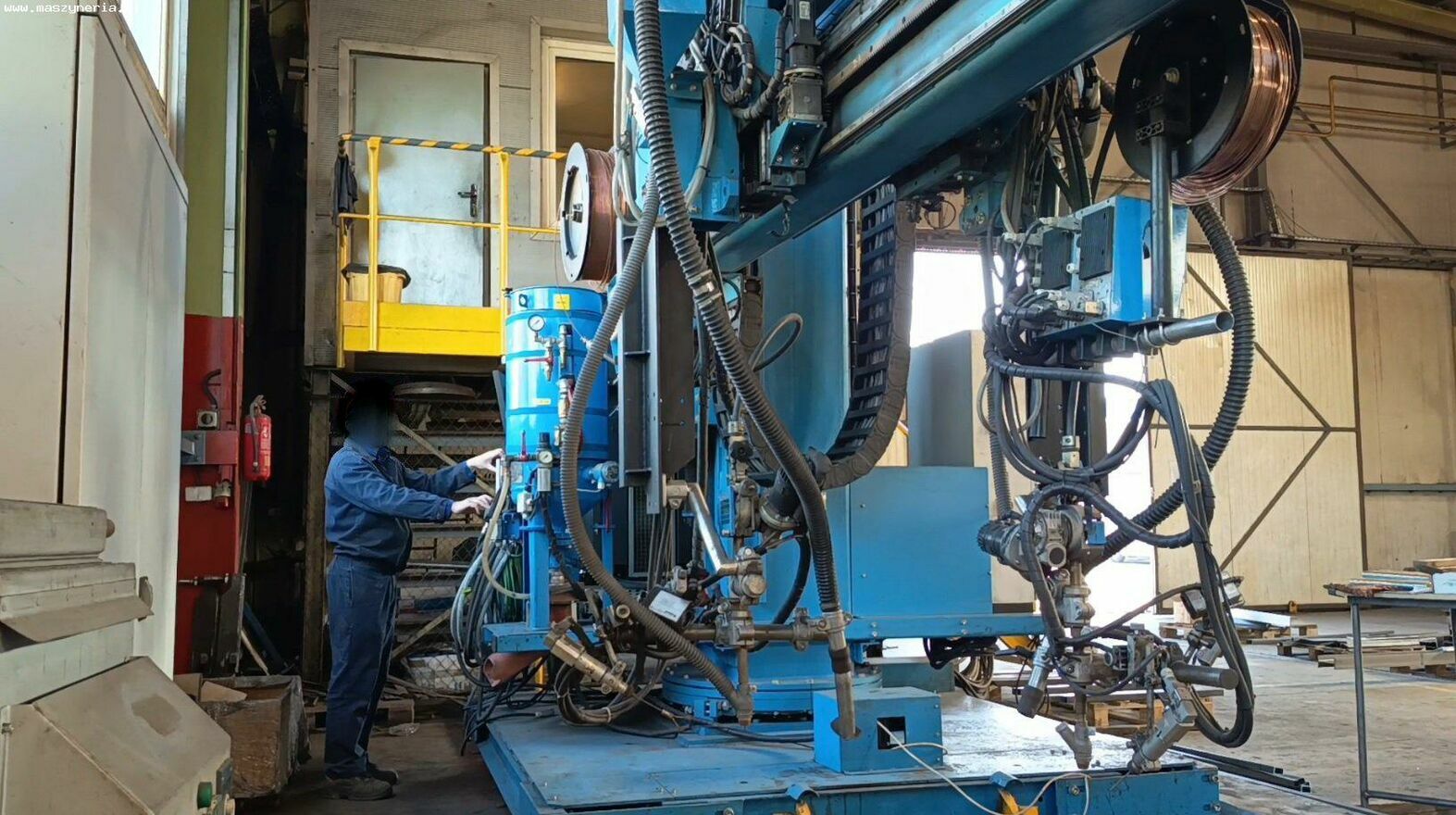

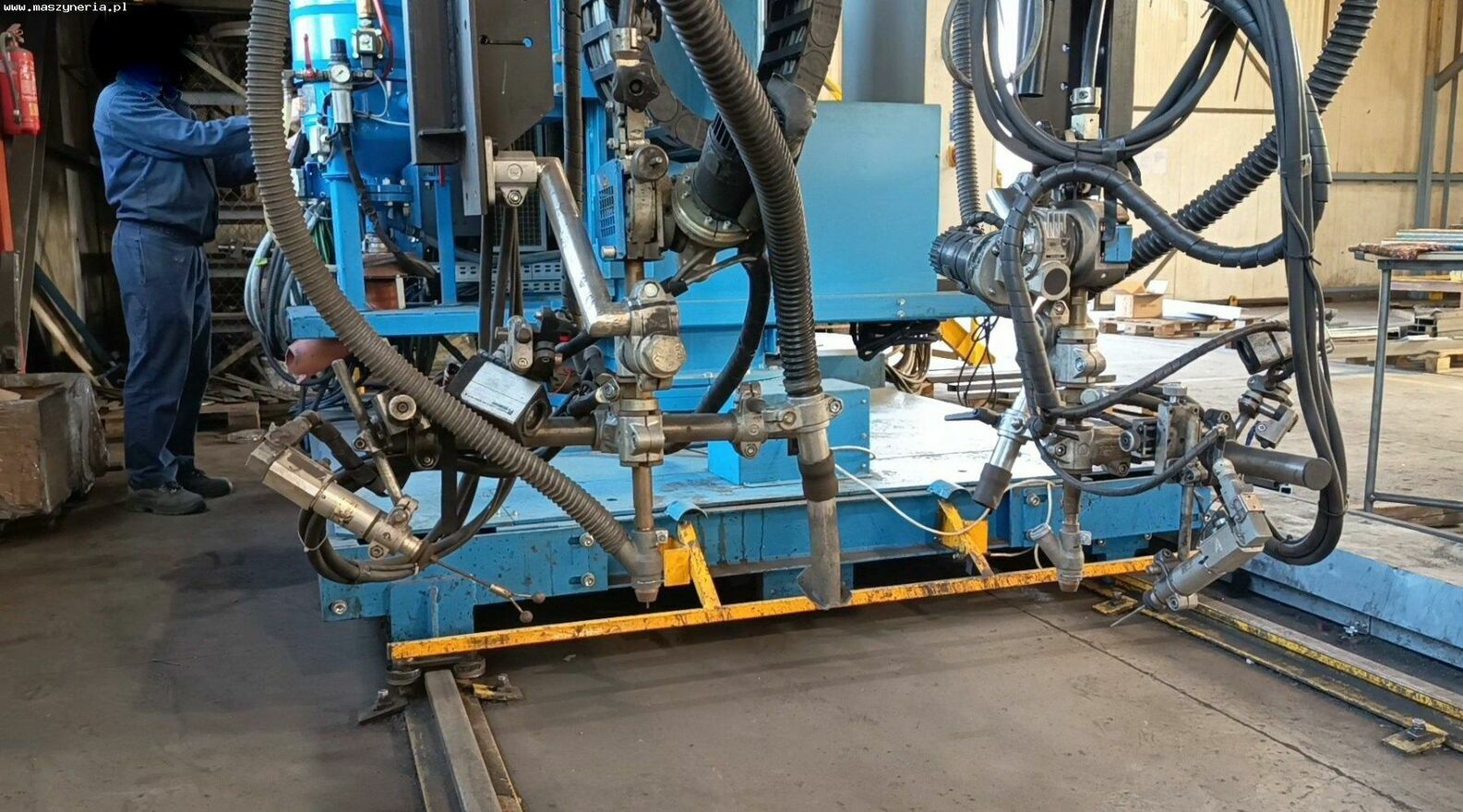

- zespół głowic spawalniczych

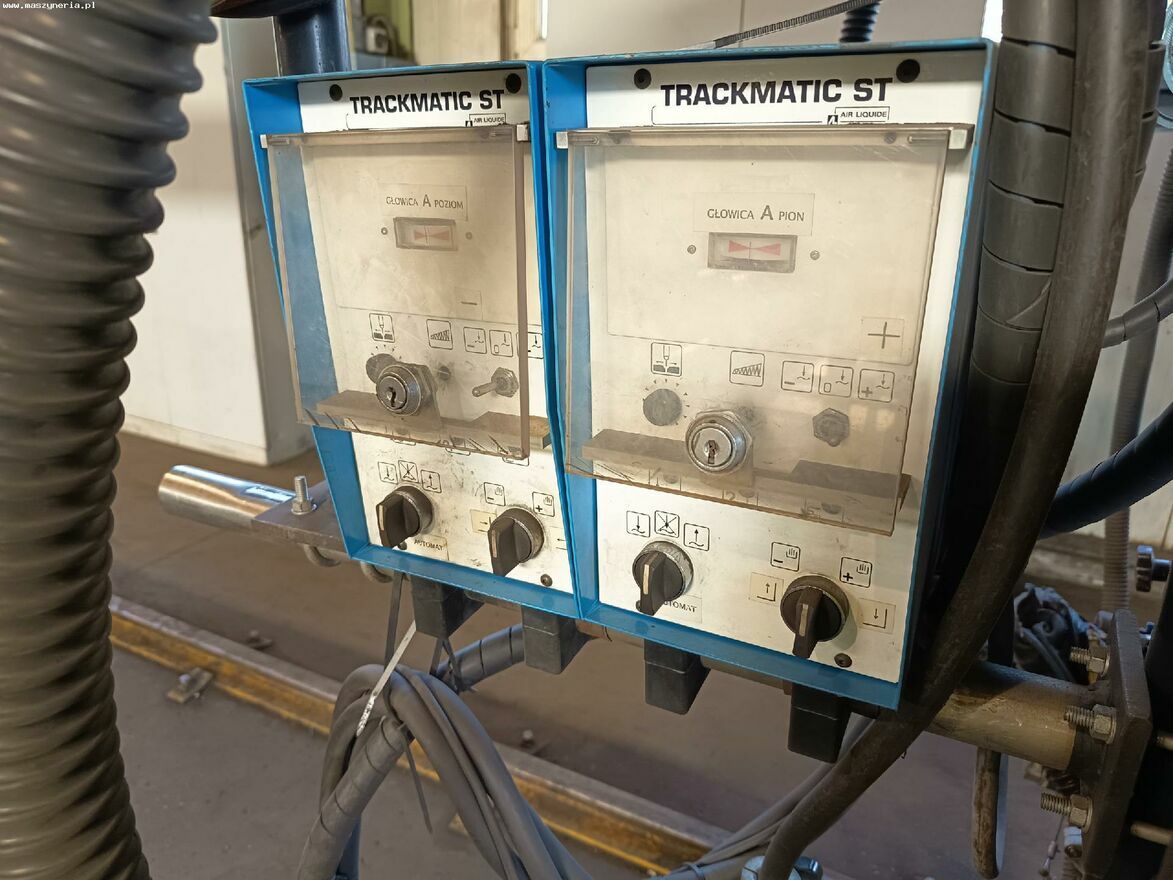

- zespół napędowy ruchu poziomego i pionowego głowic
- zespół napędowy ruchu pionowego ramienia
- platforma z napędem

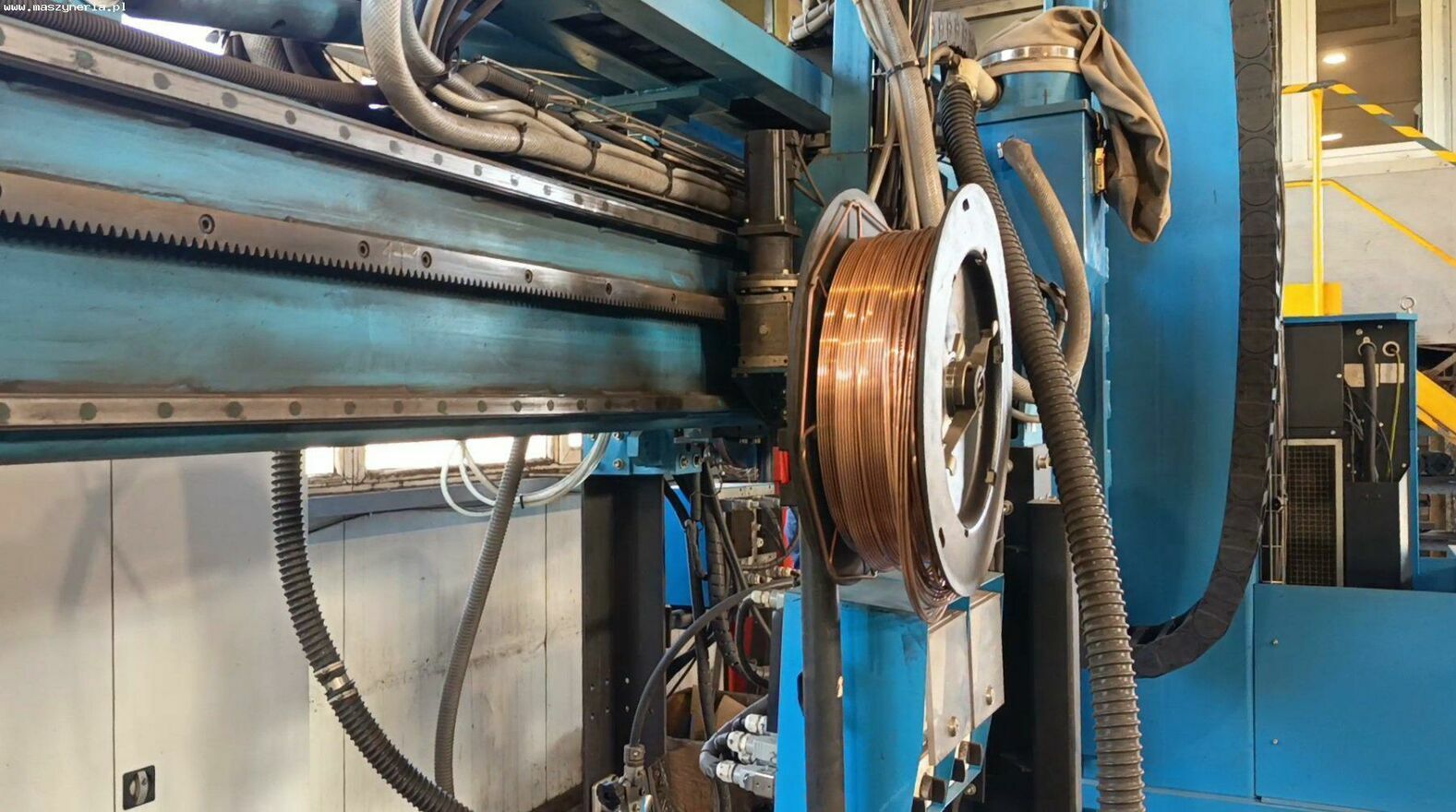

- platforma transportowa zasobników z drutem

Parametry słupowysięgnika spawalniczego :
- długość torowiska : 27m
- średnica rury spawanej zewnętrznie : 1200 - 4000 mm
- minimalna średnica rury spawanej wewnętrznie: 2000mm
- maksymalna długość odcinka rury spawanej wewnętrznie: 3000mm
- spawanie belek dwuteowych o maksymalnych wymiarach (ze środkiem w poziomie) : 3000 x 800 mm
- spawanie belek dwuteowych o maksymalnych wymiarach (ze środkiem w pionie) : 1600 x 800 mm
- wysokość : 6450mm
- waga : 8500 kg
- napięcie zasilania : 3x400V - 50 Hz

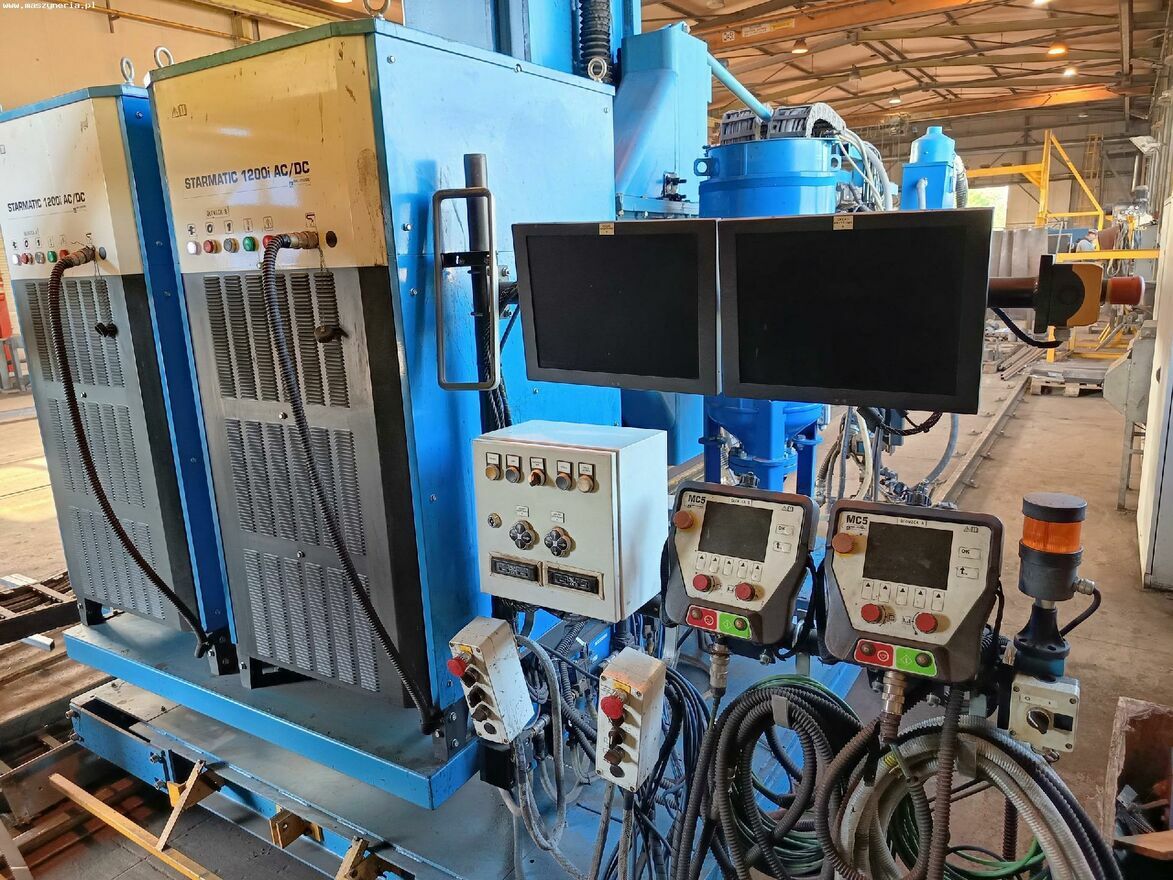

Dane źródła STARMATIC 1200i AC/DC :
- zasilanie : 3x400V, 50/60 Hz (43-63 Hz)
- maksymalny prąd wyjściowy : 1200 A
- cykl pracy : 100%, przy 1200A/44V
- wymiary : 680 x 935 x 1465 mm
- waga : 285 kg

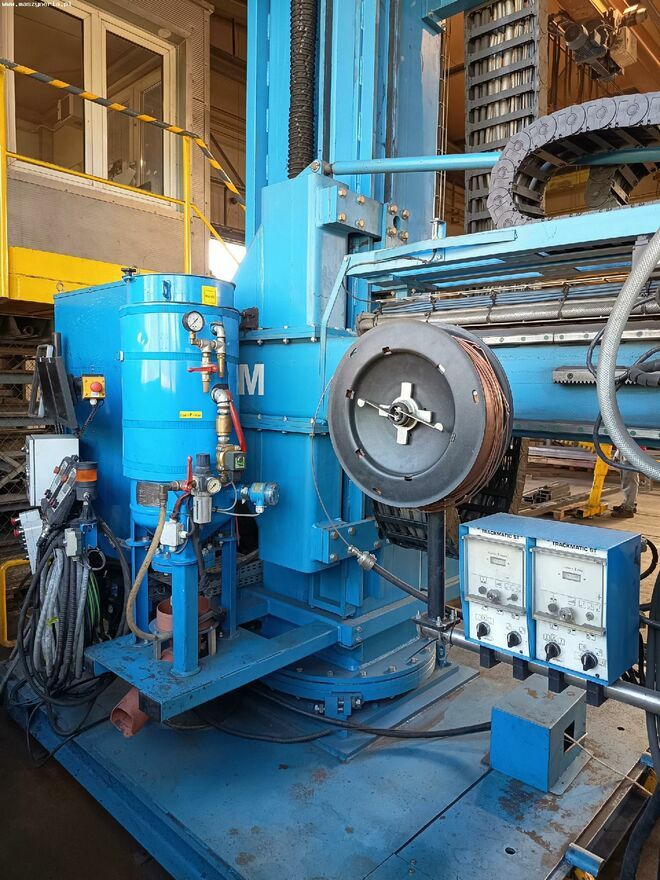

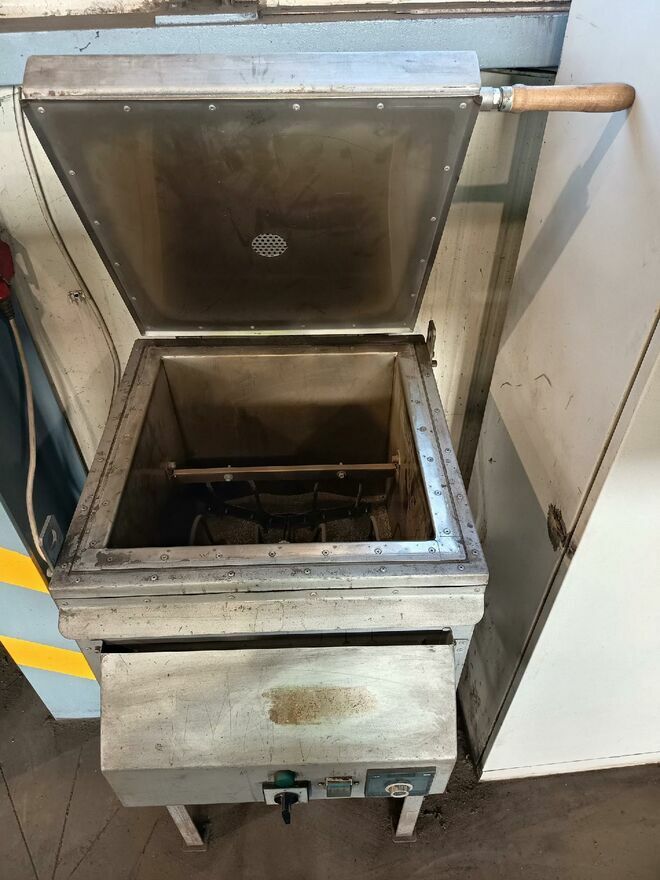

Możliwości układu doprowadzania i odsysania topnika :
- pojemność zbiornika topnika : 5,6 litra
- zużycie powietrza : ok. 12-16 m3/h (przy ciśnieniu 5-7 bar)
- maksymalna długość węża ssącego : 1,5 m od dyszy Venturiego
- waga kolumny filtrującej : 22 kg (pusta) / 120 kg (pełna)
